Emolevyn asentaminen

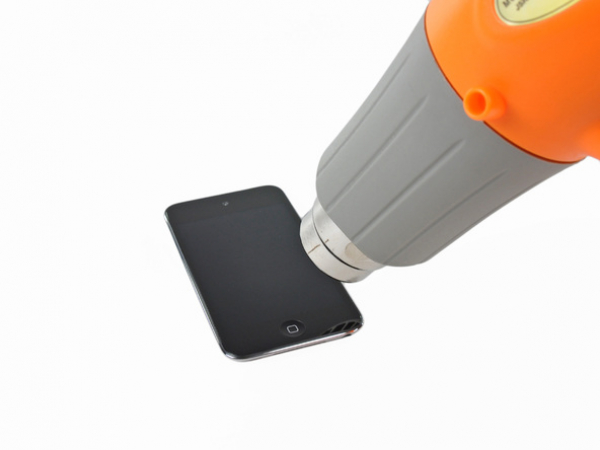

iPod Touch (4. sukupolvi) etupaneeli on liimattu takakuoreen. Kuumailmapuhaltimen käyttö liimauksen pehmittämiseen on erittäin suositeltavaa.

Aseta puhallin alhaiselle lämmölle. Aloita lämmitys laitteen alaosasta koti-painikkeen läheltä.

On suositeltavaa lämmittää haluttu osa pyörivällä liikkeellä ja varmistaa tasainen lämmitys.

Ole varovainen, sillä laite on erittäin kuuma. Voi olla parempi pidellä sitä pyyhkeen läpi.

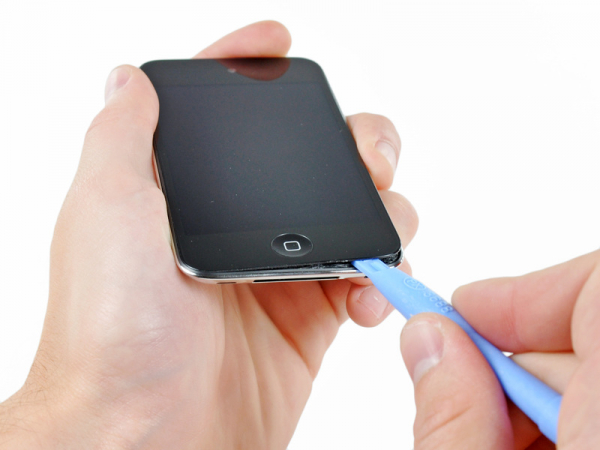

Aseta iPodin avaustyökalun kärki etulasin ja mustan muovikehyksen väliin lähellä koti-painiketta.

Älä yritä kangeta mustan muovikehyksen ja teräksisen takakuoren välistä.

Nosta etupaneelin alareunaa ylöspäin; varo, ettet taivuta lasia liikaa.

Jos etupaneeli ei nouse helposti ylöspäin, lämmitä sitä uudelleen ja kokeile uudestaan.

Kun tilaa on tarpeeksi, nosta etupaneelin alareuna pois Touch-laitteesta ja irrota samalla liimausta etupaneelin oikealta ja vasemmalta puolilta.

Jos liimaus ei irtoa, käytä kuumailmapuhallinta ja pehmennä sitä ennen jatkamista.

Touch (4. sukupolvi) -laitteen rakenteen johdosta digitizer-johtoa ei voida irrottaa ennen kuin emolevy on irrotettu. Ole erittäin varovainen käsitellessäsi etupaneelia, sillä se on kiinnitetty Touch-laitteen muihin osiin erittäin herkällä digitizer-johdolla.

Lisäksi näytön datakaapeli on erittäin lyhyt ja on kytketty emolevyyn lähellä etupaneelin yläosaa. Jos se ei irtoa kun irrotat etupaneelin yläreunaa, irrota se iPodin avaustyökalulla ennenkuin käännät etupaneelin ulospäin Touch-laitteesta.

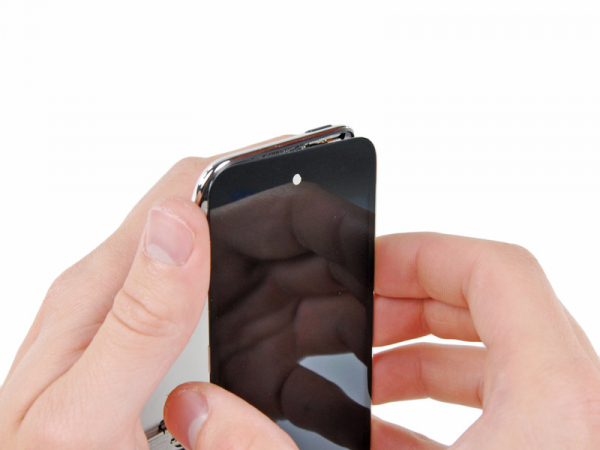

Vedä etupaneeli varovaisesti irti liimauksesta, joka kiinnittää sen Touch-laitteeseen. Varo samalla lyhyttä digitizer-johtoa, joka yhdistää nämä kaksi komponenttia toisiinsa.

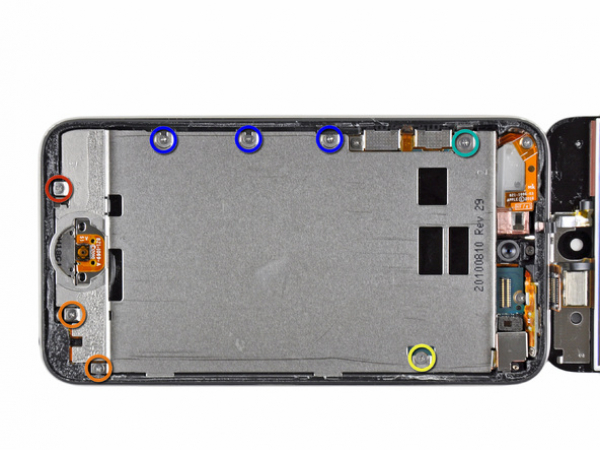

Irrota seuraavat kahdeksan Phillips #00 -ruuvia:

Yksi 3,5 mm:n Phillips-ruuvi

Kaksi 3,0 mm:n Phillips-ruuvia

Yksi 2,3 mm:n Phillips-ruuvi

Yksi 2,4 mm:n Phillips-ruuvi

Kolme 2,0 mm:n Phillips-ruuvia

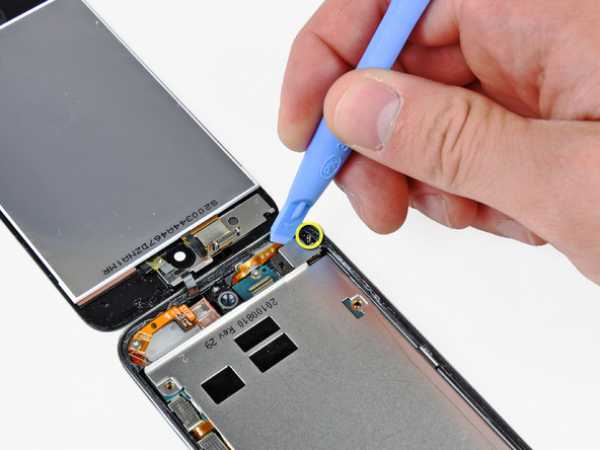

Käytä iPodin avaustyökalun kärkeä ja nosta ohutta kuparisuojusta ylöspäin takakamerasta.

Huomioi pieni jousi lähellä reunaa kameran vieressä (korostettu keltaisella).

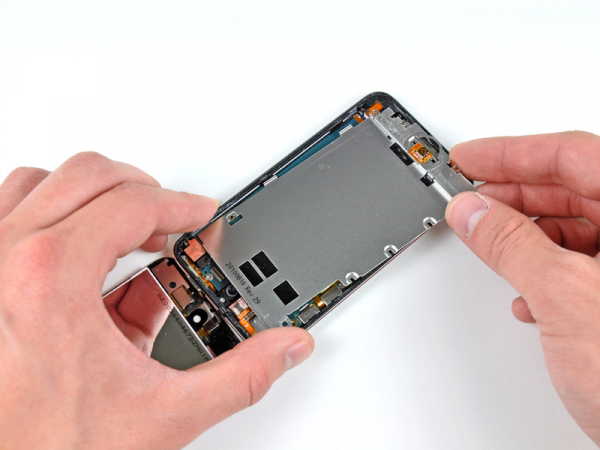

Irrota terässuojus iPodista.

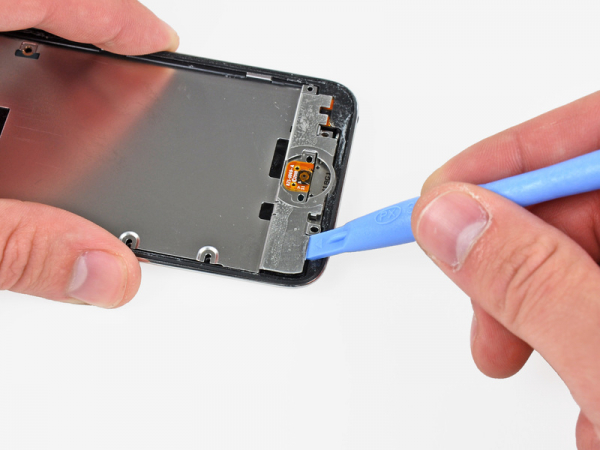

Työnnä iPodin avaustyökalun reuna teräksisen välilevyn alle lähellä Touch-laitteen vasenta alakulmaa.

Nosta työkalulla ylöspäin irrottaaksesi levyn liimauksesta, joka kiinnittää sen muoviseen sisäkoteloon.

Jos levy on edelleen kiinni emolevyssä, lämmitä aluetta uudelleen pehmentääksesi liimausta, irrota levy emolevystä avaustyökalua käyttämällä.

Ole erittäin varovainen, kaiutin on kuvan osoittamassa paikassa. Se on liitetty erittäin ohuilla ja lyhyillä johdoilla.

Erittäin ohut lattakaapeli yhdistää äänenvoimakkuuden säätimen ja virtapainikkeen emolevyyn. Toimi tarkasti ohjeiden mukaan, jotta et rikkoisi tätä erittäin helposti särkyvää johtoa.

Tämä johto vahingoittuu erittäin helposti, jos et ole varovainen.

Myös kuvan osoittaman punaisen alueen alla on liimaus.

Kallista hieman teräksistä välilevyä ja irrota se takakuoresta.

Ole varovainen, ettet revi kupariteipin palaa, joka kiinnittää takakameran teräksiseen välilevyyn.

Nosta teräksinen välilevy takakuoresta ja irrota kupariteipin pala takakamerasta.

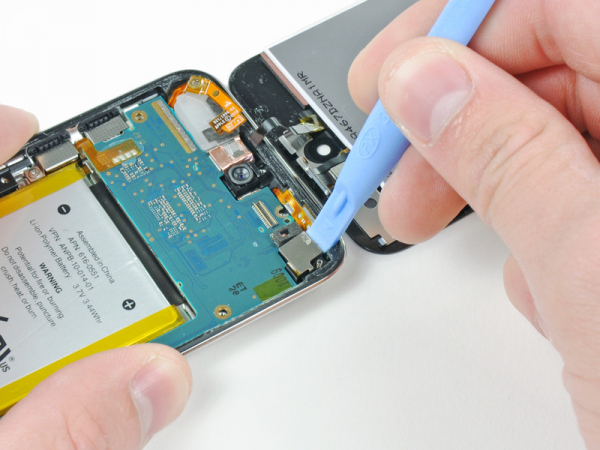

Käytä iPodin avaustyökalua ja nosta kuulokeliitintä sen liitännästä emolevyllä.

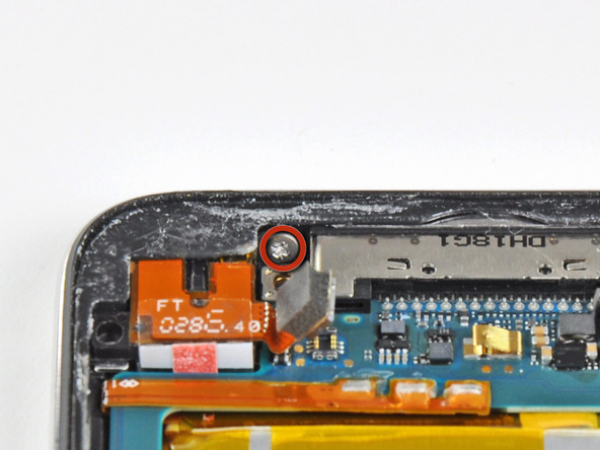

Irrota yksi 2,6 mm:n Phillips-ruuvi, joka kiinnittää kuulokeliittimen takakuoreen.

Ruuvi on 90 asteen kulmassa. Varmista, että irrotat sen tässä kulmassa.

Käytä iPodin avaustyökalua ja nosta kuulokeliittimen lähinnä akkua oleva reuna varovaisesti syvennyksestä.

Irrota kuulokeliitin takakuoren kotelosta.

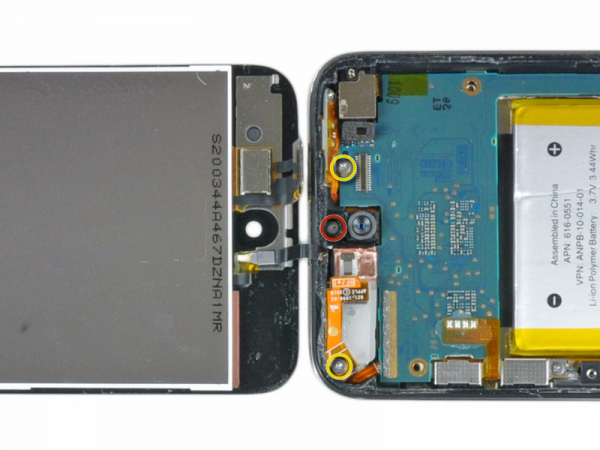

Irrota seuraavat kolme ruuvia läheltä emolevyn yläreunaa:

Yksi 2,0 mm:n Phillips-ruuvi

Kaksi 2,3 mm:n Phillips-ruuvi

Käytä iPodin avaustyökalun reunaa ja nosta takakameraa kevyesti irti takakuoresta.

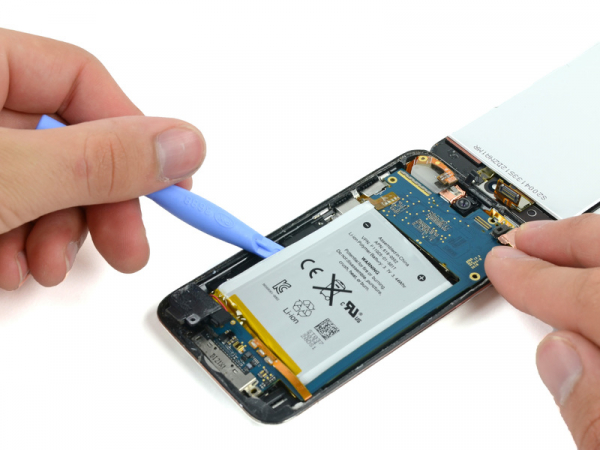

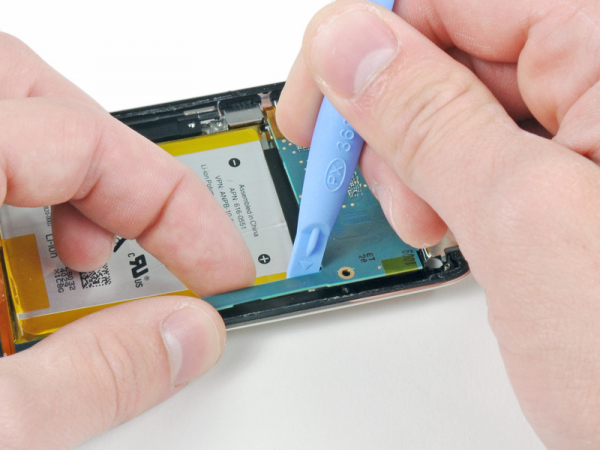

Käytä iPodin avaustyökalua ja nosta kevyesti emolevyn reunaa akun vierestä niin, että saat siitä kiinni toisella kädelläsi.

Älä taivuta emolevyä liikaa, sillä se on erittäin ohut ja herkästi särkyvä.

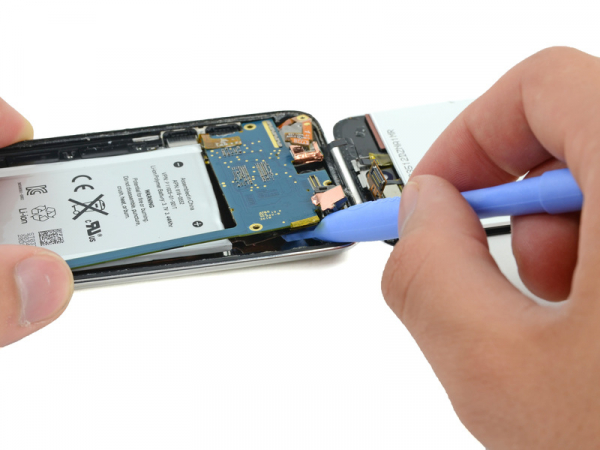

Samalla kun pidät emolevystä kiinni yhdellä kädellä, käytä iPodin avaustyökalua ja nosta emolevyä kupariteipin vierestä emolevyn yläreunasta.

Emolevyä on nostettu tarpeeksi, kun viimeinenkin näytön liitin on takakuoren yläreunan ohi.

Nostele varovaisesti iPodin kaiutin irti muovisella avaustyökalulla sen syvennyksestä ulkokuorella.

Älä yritä irrottaa kaiutinta kokonaan. Se on juotettu kiinni emolevyn pohjaan.

Anna kaiuttimen nojata akkuun, jotta voit jatkaa akun asennusta.

Muutamassa seuraavassa vaiheessa tulet irrottamaan liimauksen akun, emolevyn ja akun kehyksen alta. Tee tämä hitaasti, varovaisesti ja tasaisesti. Ole varovainen, ettet vahingoita akkua tai taivuta emolevyä.

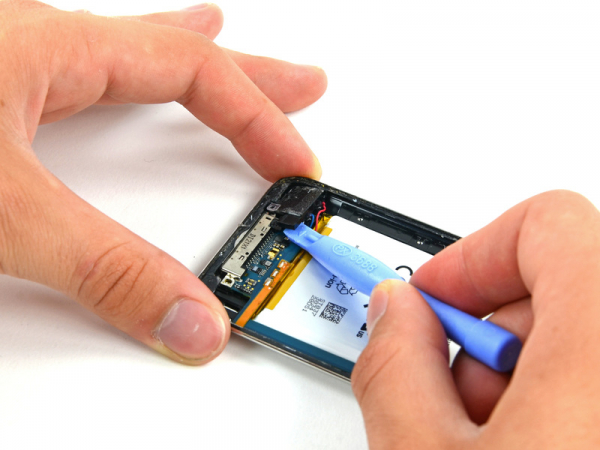

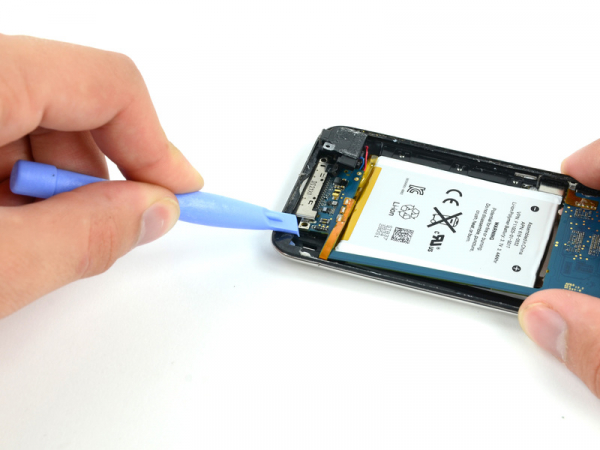

Käytä muovista avaustyökalua ja irrota liimausta akun kolmen avoimen reunan ympäriltä.

Älä yritä nostaa akkua ylös, vaan aloita liimauksen irrottamisella.

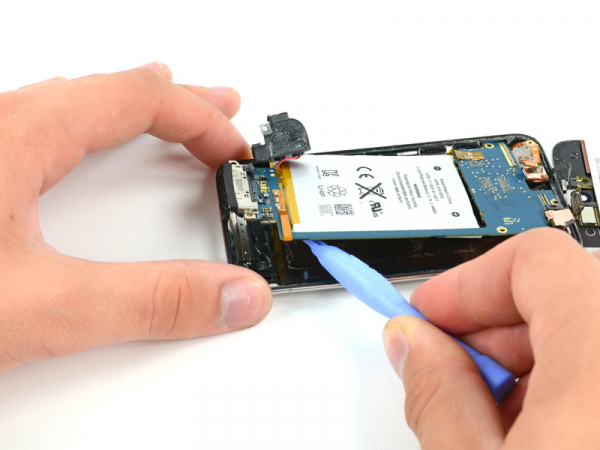

Akun reunojen pehmentämisen jälkeen, aloita emolevyn reunojen irrottelu. Aloita ylhäältä ja jatka reunoja pitkin.

Estääksesi emolevyn taipumisen tai hajoamisen älä yritä vielä kokonaan irrottaa emolevyä. Telakkaliitin on vielä upotettuna runkoon. Tälläkin kertaa yritä vain pehmentää liimausta lisää.

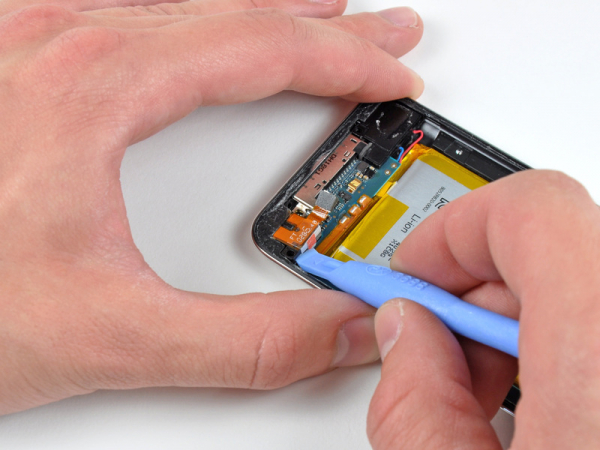

Työnnä varovaisesti muovisella avaustyökalulla telakkaliitin ulos sen syvennyksestä ulkokuorella. Työnnä molempia tasaisesti, kunnes liitin vapautuu.

Koska telakkaliitin on liitetty emolevyyn, sen työntäminen ulos kotelosta saattaa aiheuttaa emolevyn taipumisen. Ole erityisen varovainen, jotta et vahingoittaisi emolevyä pysyvästi.

Kun kaikki liimaukset emolevyn/akun alta on irrotettu, nosta emolevyä sen reunasta ja käännä se varovaisesti niin, että pääset käsiksi akun taustapuoleen.

Emolevy on edelleen kiinni takakuoressa. Älä yritä täysin irrottaa sitä tai hajotat lattakaapelin.
