iPhone 4S:n Puhelinantennin Asennus

Ennen iPhonesi purkamista varmista, että siitä on virta pois.

Irrota kaksi 3,6 mm:n Pentalobe-ruuvia telakkaliitännän vierestä.

Uudelleenkokoamisen yhteydessä suosittelemme, että vaihdat viisipäiset ruuvit vastaavilla ristipääruuveilla. Meidän korjaussarjamme tarjoaa tarvittavat työkalut ja ruuvit vaihtamaan Pentalobe-ruuvit ristipääruuveihin.

Viisipääruuvimeisseliä tulisi käyttää ainoastaan kerran, sillä se saattaa vaurioittaa ruuveja.

Työnnä takapaneelia iPhonen yläreunaa kohti.

Paneeli liikkuu noin 2 mm.

Vedä takapaneeli iPhonen takaosasta pois päin, samalla varoen, ettet vahingoita takapaneeliin kiinnitettyjä muovihakasia.

Poista takapaneeli iPhonesta.

Poista seuraavat ruuvit, jotka pitävät akkuliitännän kiinni emolevyssä:

Yksi 1,7 mm:n ristipääruuvi

Yksi 1,5 mm:n ristipääruuvi

Käytä muovista avaustyökalua vetämään akkuliitännän alapuolella olevaa puristusliitintä.

Asentaessasi puristusliitintä uudelleen, muista puhdistaa se rasvanpoistoaineella. Sormiesi rasva voi mahdollisesti aiheuttaa verkkohäiriöitä.

Huomaa pieni musta alustaklipsi akkuliitännän ylemmässä ruuvissa.

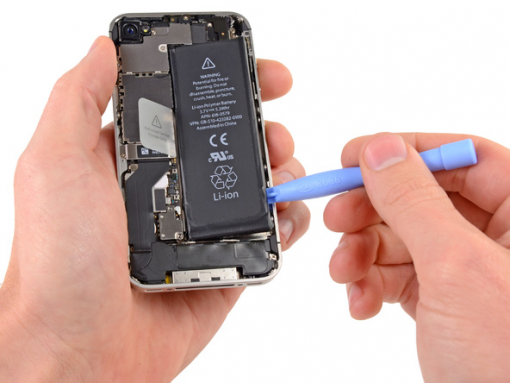

Aseta muovisen avaustyökalun kärki akun ja iPhonen vasemman alakulman ulkokuoren väliin.

Vie muovista avaustyökalua akun oikeaa reunaa pitkin ja kampea ylöspäin useasta kohdasta irrottaaksesi sen kokonaan liimasta, joka pitää akkua kiinni ulkokotelossa.

Käytä esillä olevaa muovista vetoliuskaa irrottaaksesi akun liimapinnasta, joka pitää sen iPhonessa kiinni.

Poista akku.

Poista seuraavat ruuvit, jotka kiinnittävät telakkaliitäntäkaapelin suojuksen emolevyyn:

Yksi 1,5 mm:n ristipääruuvi

Yksi 1,2 mm:n ristipääruuvi

Poista metallinen telakkaliitäntäkaapelin suojus.

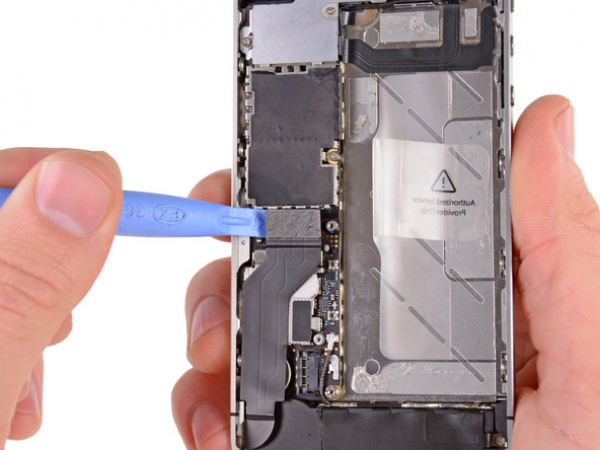

Käytä muovisen avaustyökalun kärkeä vääntämään telakkakaapeli ylös emolevyn pistokkeesta.

Irrota telakkaliitäntäkaapeli liimasta, joka pitää sen kiinni emolevyssä sekä kaiutinkotelon sivussa.

Käytä muovisen avaustyökalun kärkeä vääntämään puhelinantennin kaapeli ylös sen vastakappaleesta emolevyssä.

Vie puhelinantennin kaapelia takaisinpäin emolevyyn kiinnitettyjen metallihakasten ali.

Poista kaksi 2,4 mm:n ristipääruuvia, jotka kiinnittävät kaiutinkotelon kokoonpanon ulkokuoreen.

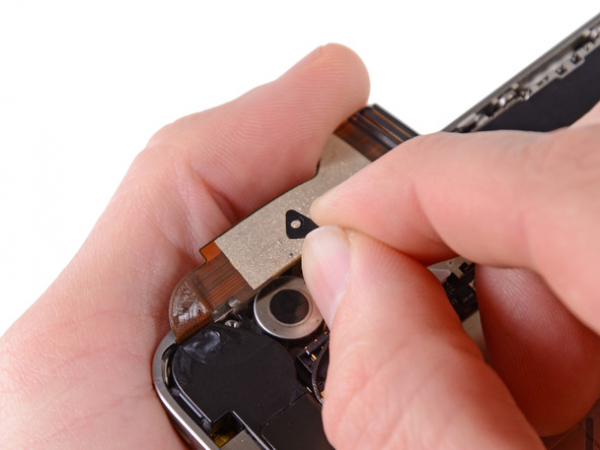

Poista pieni musta välikappale, joka oli ristipääruuvin alapuolella lähellä väristintä.

Käytä muovista avaustyökalua nostamaan kaiutinkotelo ulos kuoresta, mutta varmista, ettet vahingoita EMI-kiinnikkeitä, jotka ovat kiinni Wi-Fi-antennissa.

Poista kaiutinkotelon kokoonpano.

Ennen kaiutinkotelon kokoonpanon takaisin asentamista, varmista, että Wi-Fi-maadoitushakaset ovat asennettu reunan alapuolelle iPhonen metallikuoressa, kuten kolmannessa kuvassa on nähtävissä.

Ennen uudelleenkokoonpanoa, huolehdi kaikkien Wi-Fi-antennin ja iPhonen kuoren välisten metallisten kosketuspintojen puhdistamisesta rasvanpoistoaineella. Sormiesi rasva voi mahdollisesti aiheuttaa verkkohäiriöitä.

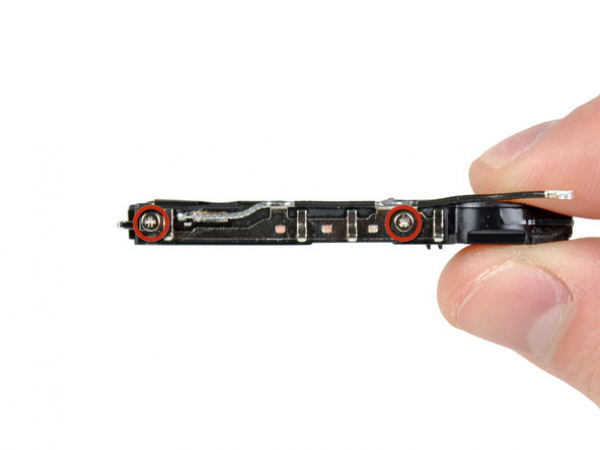

Poista kaksi 1,6 mm:n ristipääruuvia, jotka kiinnittävät puhelinantennin kaiutinkoteloon.

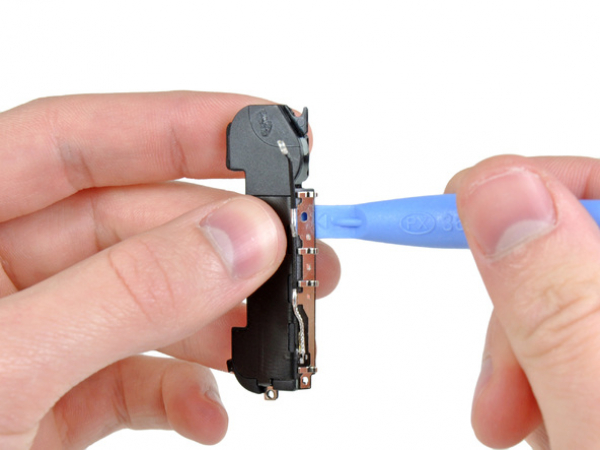

Aloita läheltä puhelinantennin kaapelia ja käytä muovisen avaustyökalun kärkeä irrottamaan antenni kaiutinkotelosta.

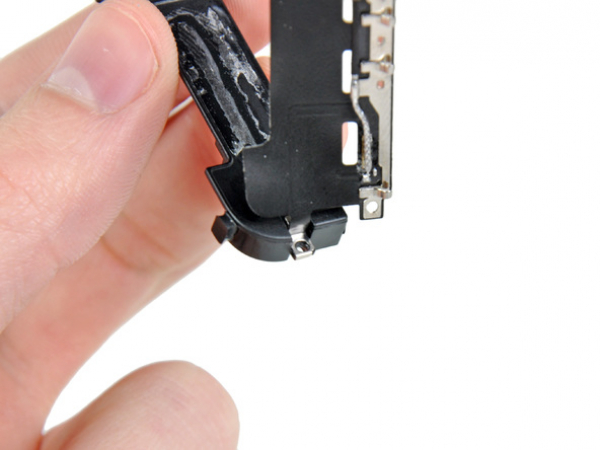

Jatka puhelinantennin irrottaminen kaiutinkotelosta, mutta ole varovainen, ettet revi irti sen reunaan kiinnitettyä kultaista kannatinta.

Poista puhelinantenni.

Asentaessasi uutta puhelinantennia, muista liu'uttaa kultainen kannatin kaiutinkoteloon muotoillun korvakkeen yli ennen kuin liimaat antennin alas.
