SCART-kaapeleita ja -liittimiä käytetään audiovisuaalisten laitteiden liittämiseen. Eurooppalainen standardi luotiin Ranskassa ja otettiin käyttöön vuonna 1977 keinona standardoida syötettävät signaalit.
SCART -järjestelmä korvasi RF-antenniliittimet ja siitä tuli standardi AV-laitteissa, kuten DVD-soittimissa, videonauhureissa ja muissa laitteissa. Nämä liitännät olivat yksittäisiä kaapeleita, jotka keräsivät analogisia signaaliliitäntöjä, ja ainutlaatuisen SCART-liittimen, joka auttoi ratkaisemaan yhteysongelmat.
Vaikka SCART-liitäntöjä löytyy edelleen joistakin laitteista, HDMI- ja DVI -liitännät ovat ensisijaisia digitaalisen siirron vaihtoehtoja. Tässä blogijulkaisussa tarkastellaan SCART-kaapeleiden eri ominaisuuksia ja niiden toimivuutta.
Mitä SCART-tarkoittaa?
SCART on lyhenne sanoista Syndicat des Constructeurs d ’Appareils Radiorécepteurs et Téléviseurs, joka on tullut sen nimenneeltä organisaatiolta.
Mikä on SCART kaapeli?
SCART on 21-pinninen liitin, joka pystyy käsittelemään kahden AV-laitteen välisiä standarditarkkuuden videosignaaleja. Se on myös kaksisuuntainen, jolloin tietoja voidaan siirtää kummastakin yhdistetystä laitteesta. Ennen kuin digitaalisesta tuli AV-tekniikan normi, SCART-kaapelit ja -liittimet olivat suosituimpia valintoja siitä huolimatta, vaikka johdot olivat paksuja ja niiden hallittavuus varsin epäoptimaalista.
Vaikka se tukee RGB-, komposiitti- ja S-Video-videoita sekä stereo- ja monoäänisignaaleja, sitä voidaan käyttää myös teräväpiirtosignaalien lähettämiseksi. Kuitenkin HDMI-kaapeleiden ja -liittimien tullessa nykyaikaisiin litteisiin televisioihin SCART-järjestelmien käyttö on kuitenkin vähentynyt. Lue lisää uusimmasta AV-liitäntäjärjestelmästä blogistamme koskien HDMI-liittimiä.
Nykyaikana SCART tunnetaan myös nimellä Pertitel-liitin tai Euroconnector. Tämä liitäntä standardoitiin CENELEC EN 50 049-1:1989 -standardiksi, jota kutsutaan myös IEC 60933-1-standardiksi.

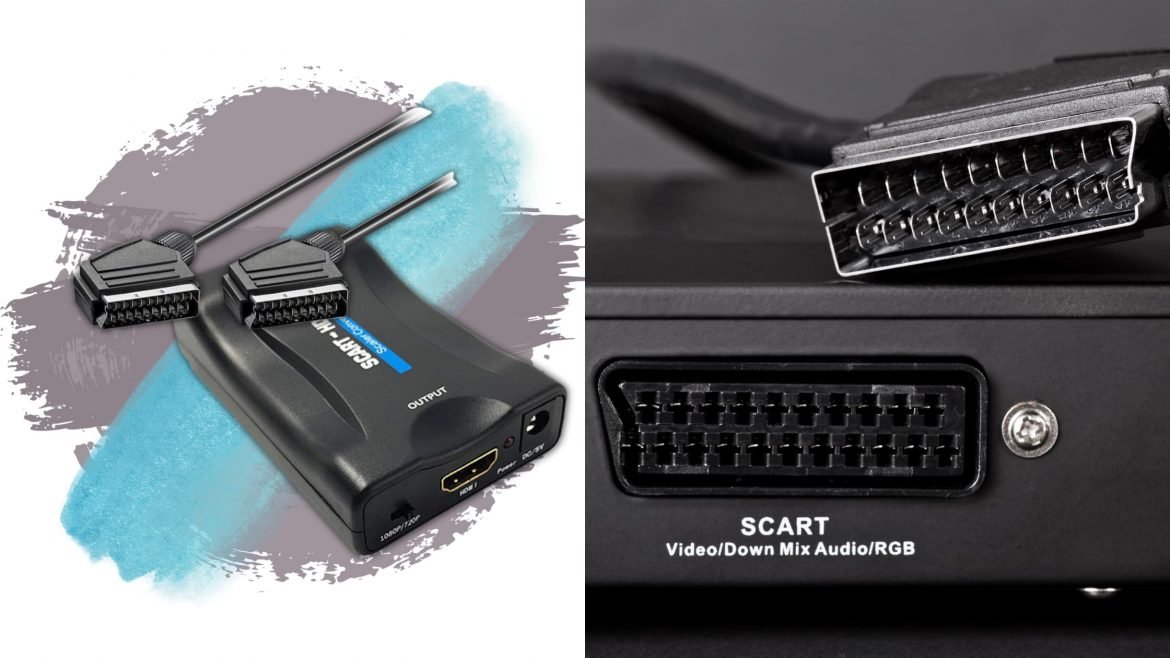

Miltä SCART kaapeli oikein näyttää?
Kuten kaikissa AV-kaapeleissa, SCART-kaapelissa on urospää (SCART -johdot), joka sopii laitteen naarasporttiin. Urospäissä on 21 nastaa, ja molemmat liittimet on suunniteltu sopimaan vain yhteen suuntaan.
Tämä muotoilu tekee mahdottomaksi tehdä liitäntöjä väärin. Näiden kaapeleiden enimmäispituus on yleensä 10-15 metriä, joiden sisällä ne voivat siirtää luotettavasti analogisia signaaleja.
Minkä erityyppisiä SCART pistorasioita löytyy?
SCART liittimet voidaan luokitella laajalti kolmeen tyyppiin, kun ei oteta huomioon lukuisia minivariaatioita.
- S-Video SCART
Koska SCART on monikäyttöliitin, voit käyttää sitä liittämiseen S-Video SCART-porttiin. Tätä porttia voidaan käyttää myös RGB SCART -kaapelin liittämiseen; tämä yhteys tuottaa kuitenkin vain yhdistettyä videokuvaa.
- RGB SCART
Tämä SCART-liitäntä on suunniteltu tukemaan vain RGB -signaaleja. Vaikka yhteys tarjoaa parempaa laatua kuin komposiittivideo, RGB-videon laatu riippuu laitteesi TV-/videoprosessorin ominaisuuksista.
- Japanilainen 21-nastainen RGB
Japanilaisessa SCART-versiossa, joka tunnetaan myös nimellä EIAJ TTC-003 tai JP-21 A, on erilainen pin-paikka kuin sen eurooppalaisella vastaavalla. Nämä pistorasiat löytyvät yleensä XRGB-sarjan videoprosessoreista.
SCART-järjestelmä tukee RGB-, komposiitti- ja S-videokuvaa; Siksi joissakin laitteissa voi olla monikäyttöisiä SCART-liitäntöjä, jotka hyväksyvät kaikki nämä kolme signaalityyppiä.
Mitkä ovat erityyppiset SCART johdot?
Komposiitti- ja RGB (komposiittisynkronoinnilla) video, stereoäänitulo/-lähtö ja digitaalinen signalointi siirretään SCART-kaapeleilla. Markkinoilta löydät kuitenkin valinnan kahden tyyppisten SCART-johtojen välillä.
- Täysin langallinen SCART liitin
Nämä kaapelit ovat yhteensopivia komposiittisignaalin ja RGB-videon kanssa. Niissä on kaikki nastat kytkettyinä, joten voit hyödyntää SCART-kaapelin koko potentiaalin
- Vain RGB -SCART liitin
RGB SCART-kaapelijohtoihin on liitetty vain RGB-nastat. Siksi ne pystyvät kuljettamaan vain RGB-kuvia ilman ääntä. Nämä kaapelit voivat olla monisuuntaisia ja vaativat lisäkaapeleita äänisignaalien siirtämiseksi.
Mitkä ovat kunkin SCART-liittimen toiminnot?
Seuraavassa taulukossa esitetään Euroopan (EN 50049-1) SCART-johdon jokaisen nastan toiminnot. Tietäen, mitä kukin nasta tekee, voit auttaa selvittämään mahdolliset ongelmat SCART-liitännöissäsi.
| Liittimen nasta | Toiminto |
| 1 | Oikea äänilähtö |
| 2 | Oikea äänitulo |
| 3 | Vasen/mono äänilähtö |
| 4 | Äänisignaalien maa (nastat 1, 2, 3 & 6 maa) |
| 5 | Sinisen signaalin maa (Blue) (RGB) (nasta 7 maa) |
| 6 | Vasen/mono äänitulo |
| 7 | Sininen signaali (Blue) (RGB) ylös |
| 8 | Signaalilähteen ja kuvasuhteen valinta |
| 9 | RGB Vihreän signaalin ma (nasta 11 maa) |
| 10 | Control bus (AV.link) |
| 11 | RGB Vihreä signaali ylös |
| 12 | Säilötty / Data 1 (ei-standardi) |
| 13 | Punaisen signaalin maa (Red) (RGB (nasta 15 maa) |
| 14 | RGB-valintajännitteen ja datasignaalien maa (nastat 8, 10 & 12 maa) |
| 15 | Punainen signaali ylös |
| 16 | RGB-valintajännite (0-0.4V → komposiitti, 1-3V → RGB) |
| 17 | Komposiittivideomaa (nastat 19 & 20 maa) |
| 18 | RGB-tahdistustulon, komposiittivideotulon ja S-videosignaalin Y-komponentin tulon maa |
| 19 | RGB-tahdistuslähtö (sync), komposiittivideolähtö, S-videosignaalin Y-komponentin lähtö |
| 20 | RGB-tahdistustulo (sync), komposiittivideotulo, S-videosignaalin Y-komponentin tulo |
| 21 | Kaapelin suojavaippa (rungossa). |
Usein kysytyt kysymykset SCART-liitännöistä
Tässä osiossa vastaamme joihinkin SCARTia koskeviin suosittuihin kysymyksiin.
Miksi SCART-johtimissa on kullattu pinnoite? Onko kullattu SCART liitin parempi kuin tavallinen liitin?
Liittimien kullattu pinnoite on tarkoitettu suojaamaan metalliosia hapettumiselta. Ellet käytä näitä liittimiä kosteassa, kosteassa ympäristössä tai kytket ja irrotat niitä jatkuvasti, kullatusta pinnasta on vain vähän hyötyä.
Voinko pelata retro -pelikonsoleitani uudemmilla televisioilla? Mitä tehdä, jos televisiossani ei ole SCART-liitintää?
Perinteisten pelikonsolien ystävät voivat edelleen nauttia suosikeistaan nykyaikaisissa televisioissaan. Joissakin uudemmissa televisioissa on edelleen SCART-portteja, joiden avulla voit kytkeä videopelit suoraan konsolista.
Kuitenkin, jos sinulla on vain HDMI-portti, SCART – HDMI-sovittimen avulla voit luoda yhteyden. Voit myös käyttää erityyppisiä SCART -sovittimia, kuten SCART -VGA -sovitinta ja SCART – USB -sovitinta muiden näyttöjen hyödyntämiseksi.
Vaihtoehtoisesti voit myös hyödyntää videonauhuria tai DVD-soitinta SCART-liitännällä. Näissä laitteissa on yleensä kaksi SCART -porttia, joiden avulla voit ketjuttaa yhteydet.
Liitä konsoli soittimen SCART-porttiin ja laitteen toinen portti televisioon. Käynnistä pelikonsoli ja televisio ja aloita pelaaminen vaihtamalla sopivaan kanavaan.
Blogistamme voit oppia lisää vanhojen konsolien pelaamisesta uusilla televisioilla löytääksesi parhaan ratkaisun pelikonsolille ja TV-pariliitokselle.
Kuinka liittää useita SCART-yhteensopivia laitteita yhteen SCART -porttiin. Voinko yhdistää useita perinteisiä pelikonsoleja yhteen SCART-porttiin?
Sinulla voi olla useita laitteita, jotka kilpailevat AV-laitteesi samasta SCART-portista. Johtojen kytkeminen ja irrottaminen voi olla vaikeaa, jos kaikkia näitä laitteita käytetään samanaikaisesti.
Ratkaisu tähän on hankkia moni-SCART-sovitin, joka tunnetaan nimellä SCART-kytkentärasia tai -jakaja, jonka avulla voit käyttää useita yhteyksiä. Nämä sovittimet ovat saatavana manuaalisena (valitse laite manuaalisesti), automaattisena (valitsee automaattisesti aktiivisen laitteen) ja kauko-ohjattuna (vaihda laitteiden välillä kaukosäätimellä).
Miksi SCART kaapeli ei toimi? Kuinka puhdistaa SCART kaapelit?
SCART kaapeli on suunniteltu sopimaan vain yhteen asentoon. Siksi nastojen virheelliset liitännät eivät saisi olla ongelmana. Jos liittimen sovitus on täydellinen ja ongelma jatkuu, tässä on muutamia asioita, joita voit tehdä saadaksesi yhteyden toimimaan.
Kaapeli ja pistorasiat saattavat vaatia hieman puhdistusta. Ennen kuin aloitat puhdistusprosessin, varmista, että kaikki laitteet ja kaapelit on irrotettu pistorasiasta eikä niitä ole kytketty mihinkään virtalähteeseen. Pyyhi pöly ja lika pehmeällä harjalla ja nukkaamattomalla mikrokuituliinalla. Vaihtoehtoisesti myös paineilma saa työn valmiiksi.
Voit myös mennä sisään hammastikulla tai nappikuulokkeella päästäksesi joka nurkkaan. Varmista, että olet lempeä, kun puhdistat teräviä esineitä käyttäen. Pinsetit voivat myös auttaa säätämään hieman taittuneita tappeja.
Joskus pieni ruoste tai korroosio voi aiheuttaa heikon liitoksen. Voit raaputtaa sen varovasti hiekkapaperilla pois. Pinttynyt lika ja tahrat voidaan käsitellä käyttämällä isopropyyliliuosta tai sopivia puhdistusaineita. Varmista, että kaikki on täysin kuivaa, ennen kuin käytät sitä uudelleen.
Jos puhdistus ei ole ratkaissut ongelmia, selvitä tapin toiminto -osiosta, mikä tappi ei toimi. Ongelma voi johtua myös laitteistosta tai vääristä pistorasioista. Harkitse uuden SCART-kaapelin ostamista tai hae apua ammattilaiselta.
Kuinka JP-21 SCART on erilainen IEC 60933-1 standardista?
Seuraavassa taulukossa esitetään SCAP-liittimien japanilaisen version eri nastojen toiminta.
| Liitinnasta | Toiminto |
| 1 | Äänitulo (vasen) |
| 2 | Äänilähtö (vasen) |
| 3 | Äänimaa |
| 4 | Äänimaa |
| 5 | Äänitulo (oikea) |
| 6 | Äänilähtö (oikea) |
| 7 | Videokenttä |
| 8 | Videokenttä |
| 9 | Komposiittivideotulo |
| 10 | Komposiittivideolähtö |
| 11 | AV-ohjaustulo |
| 12 | Ym tulo |
| 13 | Punainen signaalimaa |
| 14 | Maa |
| 15 | Punainen signaali I/O |
| 16 | Ys-tulo |
| 17 | Vihreä signaalimaa |
| 18 | Sininen signaalimaa |
| 19 | Vihreä signaali I/O |
| 20 | Sininen signaali I/O |
| 21 | Kuori/Alusta |
Mitä eroa on SCART:n ja DVI:n välillä?
SCART kaapelit on tarkoitettu analogisiin signaaliliitäntöihin, kun taas DVI (Digital Visual Interface) on suunniteltu pakkaamattoman digitaalisen videon lähettämiseksi. Toinen ero on se, että DVI kaapelit eivät pysty kuljettamaan audiosignaaleja. Toisin kuin DVI, SCART -kaapelit voivat siirtää stereo- ja monoäänisignaaleja.
Vaikka nämä kaksi liitäntää ovat erilaisia, voit löytää sovittimia ja kaapeleita, joiden avulla voit luoda SCART -DVI- ja DVI -SCART -yhteyksiä laitteiden välillä.
Mitä eroa on SCART:n ja HDMI:n välillä?
Nämä kaksi rajapintaa pystyvät lähettämään sekä ääntä että videota. SCART-kaapelit voivat kuitenkin käsitellä analogisia ääni- ja videosignaaleja, kun taas HDMI (High-Definition Multimedia Interface) tukee pakkaamatonta videodataa ja pakattua tai pakkaamatonta digitaalista äänidataa.
SCARTin 560p enimmäistarkkuuteen verrattuna HDMI sisältää 1080p -resoluution tuen. HDMI:llä on myös suurempi valikoima yhteensopivia laitteita kuin SCART.
HDMI on uusin standardi, ja se löytyy lähes kaikista nykyaikaisista audio-videolaitteista. Se on myös taaksepäin yhteensopiva yhden linkin DVI-digitaalivideon (DVI-D tai DVI-I) kanssa, mutta ei DVI-A- tai dual-link DVI -yhteensopivan kanssa.
Yhteydet HDMI- ja SCART-yhteensopivien laitteiden välillä ovat mahdollisia HDMI-SCART- ja SCART-HDMI-kaapeleiden ja -sovittimien kautta.
Luo yhteys!
Toivomme, että tämä viesti on auttanut sinua oppimaan SCART -liittimistä ja kaikesta, mitä voit tehdä näillä kaapeleilla. Pysy ajan tasalla ja opi lisää ympärilläsi olevista eri tekniikoista lukemalla blogimme!
