iPhone 11 Pro LCD-näytön Vaihto
Vaihe 1 - Ennen Kuin Aloitat
- Ennen kuin aloitat korjauksen, akun tulisi olla tyhjä alle 25%. - Sammuta iPhone ennen purkamisen aloittamista.
Varoitus:
- Jos akku on turvonnut, noudata asianmukaisia toimenpiteitä ja varotoimia. - Älä lämmitä puhelinta. Voit käyttää isopropyylialkoholia takakannen reunojen ympärillä heikentämään itse liimaa. - Käytä silmien ja käsien suojaimia, kun työskentelee paisuneita akkuja.
![thumb image 1](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631177574-2a.jpg)
![thumb image 2](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631178974-2b.jpg)
![thumb image 3](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631178981-2c.jpg)
![thumb image 4](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631178993-2e.jpg)
![thumb image 5](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631178999-2f.jpg)
![thumb image 6](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631179015-2g.jpg)
![thumb image 7](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631179021-2i.jpg)
![thumb image 8](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631179030-2j.jpg)
![thumb image 9](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631179036-2k.jpg)
Vaihe 2 - Avaaminen
Palaa alkuun

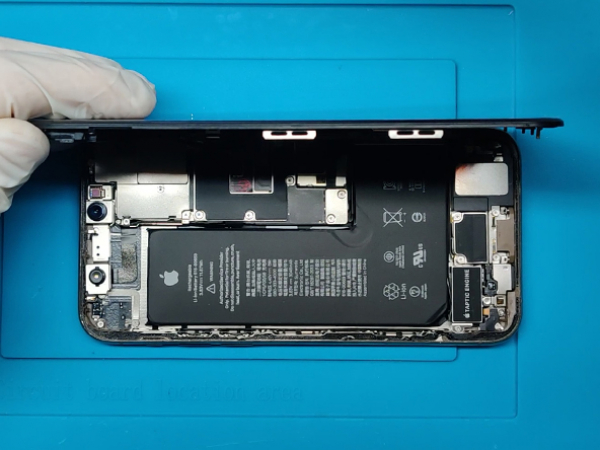

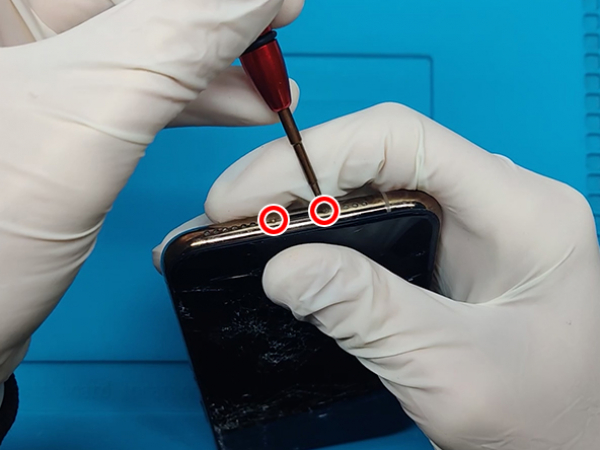

- Irrota kaksi iPhonen pohjassa olevaa 6,7 mm pentalobe-ruuvia. - Liu'uta suutin iPhonen reunoihin alhaalta alkaen. - Lisää näytön ja takakotelon välistä rakoa kiertämällä spurgeria eli avaustyökalua. - Käännä näyttöä vasemmalta ylöspäin laitteen avaamiseksi, kuten kirjan takakantta. - Älä irrota näyttöä vielä, koska muutama herkkä nauhakaapeli yhdistää sen itse iPhonen emolevyyn.
Vinkit:
- Jos näytön lasi on murtunut, estä pirstaloitumista teippaamalla näytön päälle. - Kiinnitä läpinäkyvät teipit koko iPhonen näyttöön. - Tämä pitää lasinsirpaleet yhdessä ja muodostaa kiinteän rakenteen samalla, kun kallistat ja nostat näyttöä.
![thumb image 1](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631182154-3a.jpg)
![thumb image 2](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631182288-3b.jpg)
![thumb image 3](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631182294-3c.jpg)
![thumb image 4](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631182347-3d.jpg)
![thumb image 5](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631182434-3e.jpg)
![thumb image 6](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631182449-3f.jpg)
![thumb image 7](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631182456-3g.jpg)
![thumb image 8](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631182465-3h.jpg)
![thumb image 9](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631182471-3i.jpg)
![thumb image 10](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631182477-3j.jpg)
![thumb image 11](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631182484-3k.jpg)
![thumb image 12](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631182507-3m.jpg)
Vaihe 3 - Irrota Akku Ja LCD-näyttö
Palaa alkuun

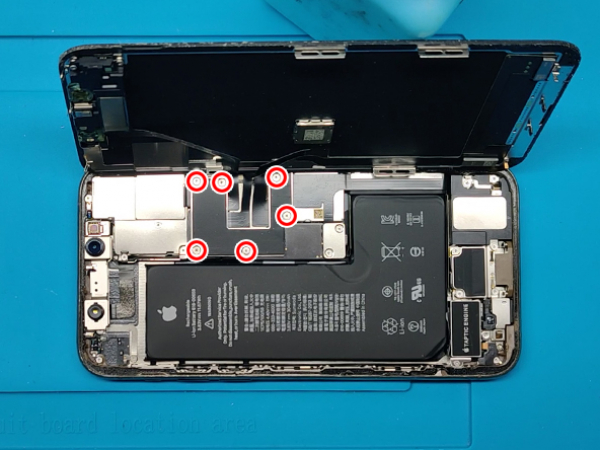

- Irrota Y000-ruuvimeisselillä kuusi 1,3 mm ruuvia, joilla logiikkalevyn kannen kiinnike on kiinni - Poista sitten kiinnike. - Irrota kaksi 1,3 mm:n Y000-ruuvia, jotka kiinnittävät akkuliittimen kannattimen. - Poista kiinnike. - Nosta akun liitin pistorasiasta spudgerilla tai kynnellä. - Irrota OLED-paneelin kaapeliliitin. - Irrota etuanturikokoonpanon kaapeliliitin. - Nosta itse näyttöyksikköä.
![thumb image 1](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631182683-4a.jpg)
![thumb image 2](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631182697-4b.jpg)
![thumb image 3](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631182704-4c.jpg)
Vaihe 4 - Anturikokoonpano Ja Kuuloke I
Palaa alkuun

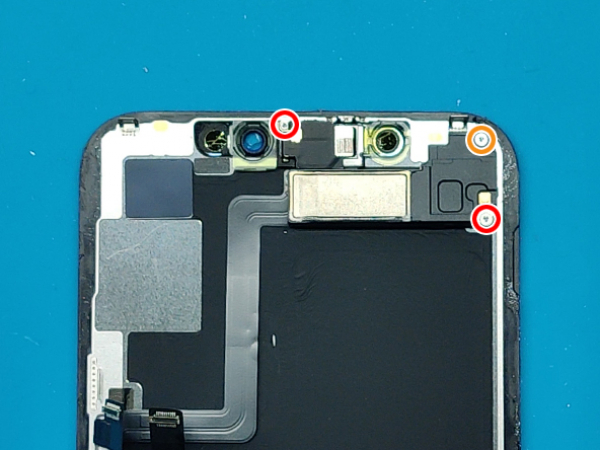

- Irrota ruuvit, joilla anturikokoonpano ja kaiutin kiinnittyvät näytön takaosaan: - 2x 1,3 mm Y000-ruuvia - 1x 1,9 mm Y000-ruuvi - Viputa spudgerilla varovasti kokoonpanon yläreunan alle ja käännä sitä alas ja poispäin näytön reunasta. - Käännä kaiutinkokoonpano näytön yläosasta.
![thumb image 1](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631182838-5a.jpg)
![thumb image 2](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631182924-5b.jpg)
![thumb image 3](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631182932-5c.jpg)
Vaihe 5 - Anturikokoonpano Ja Kuuloke II
Palaa alkuun

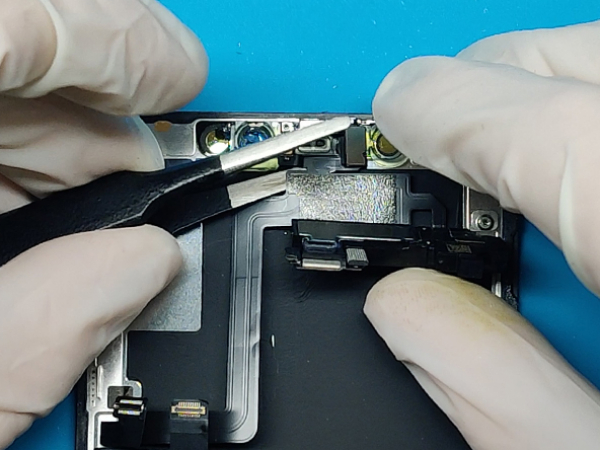

- Irrota mikrofoni ja paneelin lovi nostamalla sitä pinseteillä tai spudgerilla. - Poista ympäristön valoanturi näytön lovesta.
Huomioithan:
- Jos ympäristötunnistin tuli valkoisen diffuusoriliuskan mukana, erota se nauhasta terällä tai kärkityökalulla.
Varoitus:
- Ympäristötunnistin on kytketty muuhun anturikokoonpanoon ohuella taipuisalla kaapelilla. Älä vahingoita tätä kaapelia.
![thumb image 1](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631183142-6a.jpg)
![thumb image 2](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631183253-6b.jpg)
![thumb image 3](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631183260-6c.jpg)
![thumb image 4](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631183266-6d.jpg)
![thumb image 5](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631183273-6e.jpg)
![thumb image 6](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631183453-6f.jpg)
![thumb image 7](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631183461-6g.jpg)
![thumb image 8](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631183884-6h.jpg)
![thumb image 9](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631183896-6i.jpg)
![thumb image 10](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631183914-6k.jpg)
Vaihe 6 - Anturin / Kuulokekokoonpanon Siirtäminen
Palaa alkuun

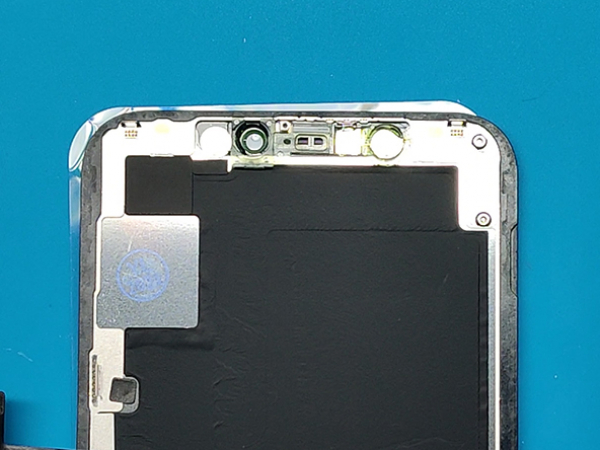

- Asenna anturikokoonpano ja kuuloke uuteen näyttöpaneeliin. - Kiinnitä se 3 Y000-ruuvilla. - Liitä OLED-paneelin kaapeliliitin logiikkakorttiin. - Liitä etuanturikokoonpanon kaapeliliitin logiikkakorttiin. - Asenna metallikiinnike ja kiinnitä se kuudella 1,3 mm Y000-ruuvilla. - Liitä akkuliitin takaisin ja asenna metallikiinnike. - Kiinnitä se kahdella 1,3 mm Y000-ruuvilla.
![thumb image 1](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631184652-7-00.jpg)
![thumb image 2](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631184693-7-01.jpg)
![thumb image 3](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631184700-7-02.jpg)
![thumb image 4](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631184707-7-03.jpg)
![thumb image 5](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631184713-7-04.jpg)
![thumb image 6](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631184718-7-05.jpg)
![thumb image 7](/reparation_guides_images/resize.asp?d=a2&newsize=96x72&slika=1631184724-7-06.jpg)
Vaihe 7 - Viimeistele Korjaus
Palaa alkuun
- Aseta näyttö puhelinkokoonpanon päälle. - Aloita ylhäältä painamalla näytön reunoja, kunnes kaikki saranat ovat paikoillaan. - Kiinnitä kaksi pohjaruuvia latausportin lähelle. - Sen jälkeen voi käynnistää puhelimen.
