iPhone 5:n akun asentaminen

Lähetä sähköpostilla

Vaihe 1 - Etupaneelin Osat

  • Ennen iPhonen purkamista varmista, että sen virta on kytketty pois päältä.

  • Poista kaksi 3,6 mm:n Pentalobe-ruuvia Lightning-liittimen vierestä.

Vaihe 2

  • Paina imukuppi näytölle koti-painikkeen yläpuolelle.

  • Varmista, että kuppi on kokonaisuudessaan näytön päällä. Näin imukuppi pysyy tiukasti kiinni.

Vaihe 3

  • Varmista, että imukuppi on tiukasti kiinni etupaneelissa.

  • Pitäen yhdellä kädellä kiinni iPhonesta, vedä imukupin avulla etupaneelia hieman erilleen takakuoresta.

  • Älä hätäile. Käytä tasaista ja lujaa voimaa. Näytön osat ovat paljon tiukemmassa kuin useimmissa muissa laitteissa.

  • Ala muovisen avaustyökalun avulla kevyesti painamaan alakuorta erilleen näyttöosasta samalla, kun vedät näyttöä imukupilla.

  • Useat liittimet kiinnittävät etupaneelin takakuoreen. Voit siksi joutua käyttämään sekä imukuppia että muovista avaustyökalua vapauttaaksesi etupaneelin.

Vaihe 4

  • Jatka etupaneelin nostamista irrottaen liittimiä vasemmalta ja oikealta puolelta.

thumb image 1
thumb image 2

Vaihe 5

  • Kun etupaneelin alaosan ja sivujen liittimet on irrotettu, vedä etupaneelin alaosaa takakuoresta pois päin.

  • Älä yritä irrottaa etupaneelia kokonaan takakuoresta, sillä useat lattakaapelit ovat edelleen kiinni iPhonen yläosassa.

  • Nosta ja käännä etupaneeli 90 asteen kulmaan takakuoresta.

Vaihe 6

  • Poista seuraavat ruuvit, jotka kiinnittävät etupaneelin kaapelipidikkeen emolevyyn:

  • Kaksi 1,2 mm:n Phillips-ruuvia

  • Yksi 1,6 mm:n Phillips-ruuvi

thumb image 1
thumb image 2

Vaihe 7

  • Irrota etupaneelin kaapelipidike emolevystä.

thumb image 1
thumb image 2
thumb image 3

Vaihe 8

  • Käytä muovista avaustyökalua ja irrota kolme etupaneelin johtoa:

  • Etukameran ja anturin johto

  • Digitizer-johto

  • LCD-johto

  • Kun kokoat puhelintasi, LCD-johto saattaa irrota liittimestä. Tämä saattaa aiheuttaa valkoisia viivoja, tai mitään ei näy laittaessasi puhelimen virran päälle. Jos näin käy, kiinnitä johto uudestaan ja käynnistä laite uudelleen. Paras tapa käynnistää puhelin uudelleen on irrottaa akku ja laittaa se takaisin paikoilleen.

Vaihe 9

  • Irrota etupaneeli takakuoresta.

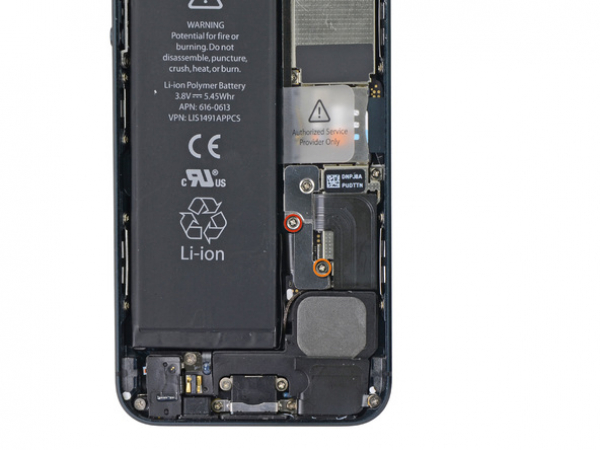

Vaihe 10 - Akku
Palaa alkuun

  • Irrota seuraavat ruuvit, jotka kiinnittävät metallisen akkupidikkeen emolevyyn:

  • Yksi 1,8 mm:n Phillips-ruuvi

  • Yksi 1,6 mm:n Phillips-ruuvi

thumb image 1
thumb image 2

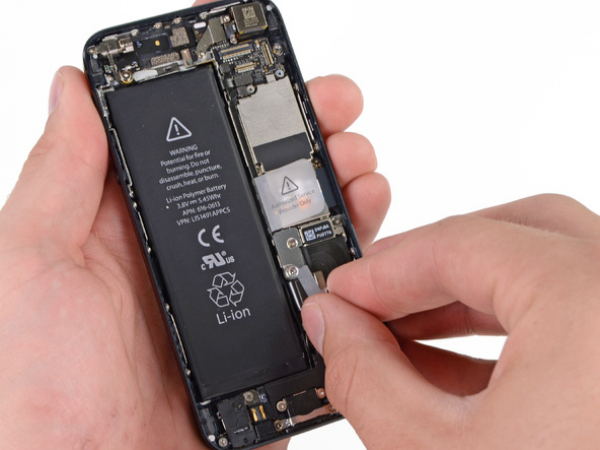

Vaihe 11

  • Irrota metallinen akun liitinpidike iPhonesta.

thumb image 1
thumb image 2

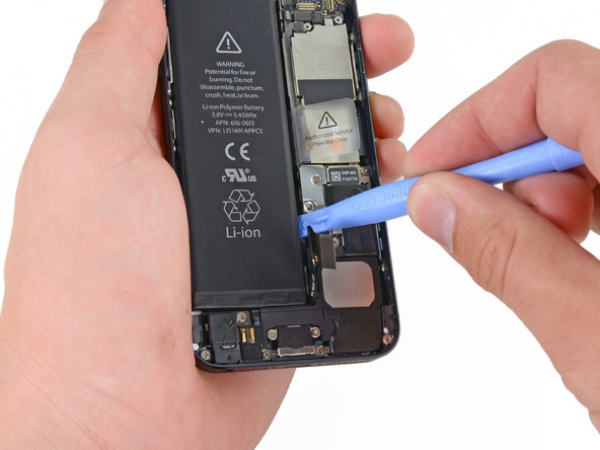

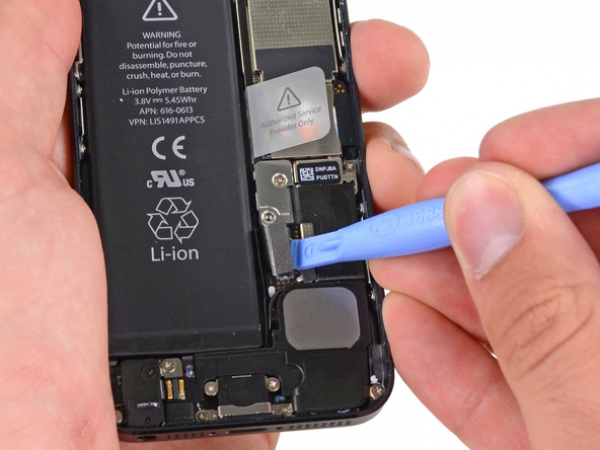

Vaihe 12

  • Käytä muovista avaustyökalua ja nosta kevyesti akkuliitin emolevyn liitännästä.

  • Nosta ainoastaan akkuliitin, älä koske emolevyn liitäntään. Jos nostat emolevyliitännän, saatat rikkoa liittimen kokonaan.

thumb image 1
thumb image 2
thumb image 3

Vaihe 13

  • Työnnä muovisen avaustyökalun kärki akun ja takakuoren väliin iPhonen alaosassa.

  • Nostele akkua oikealta puolelta muovisen avaustyökalun avulla useista kohdista irrottaaksesi sen kokonaan liimauksesta, joka kiinnittää sen takakuoreen.

  • Älä nosta liian kovaa, sillä tämä saattaa pysyvästi vahingoittaa akkua tai sen muotoa.

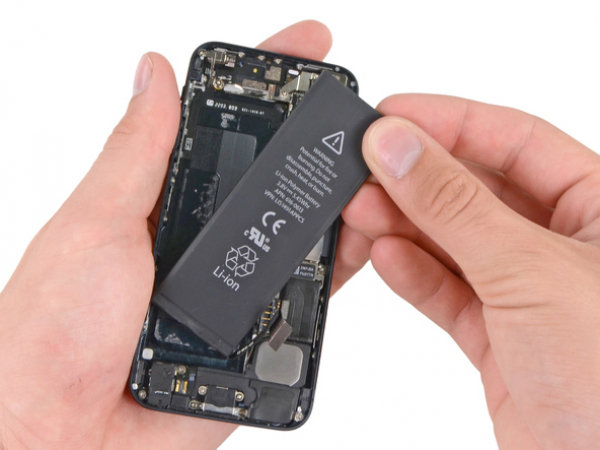

Vaihe 14

  • Tarvittaessa voit käyttää merkittyä kirkasta muovista vetoliuskaa, jonka avulla voit vetää akun irti iPhonen kiinnitysliimauksesta.

  • Irrota akku.
