iPhone 7 Plus Näytön Vaihto

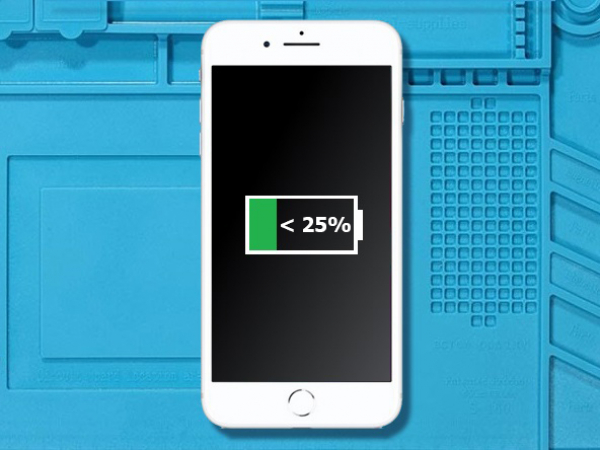

Ennen kuin aloitat korjaamisen, tyhjennä akku alle 25%.

Ladattu Li-Ion -akku voi syttyä palamaan ja räjähtää, jos se kokee vaurioita

Varoitus:

Jos akku on turvonnut, ryhdy tarvittaviin toimenpiteisiin ja varotoimenpiteisiin.

Älä lämmitä puhelinta. Voit käyttää isopropyylialkoholia takakannen reunojen ympärillä heikentääksesi liimaa.

Käytä silmien ja käsien suojaa, kun työskentelet paisuneilla akkuilla.

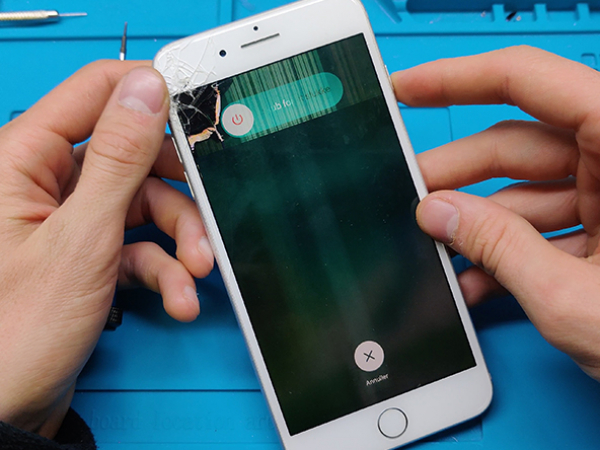

Sulje laitteesi

Poista kaksi 3,4 mm pentalobe-ruuvia iPhonen alareunasta.

Huomio:

iPhonen näytön avaaminen vaarantaa sen vedenpitävät tiivisteet.

Pidä vaihtotiivisteet valmiina ennen kuin siirryt tämän vaiheen ohi. Vältä nestealtistumista, jos kokoat iPhonen uudelleen vaihtamatta tiivisteitä.

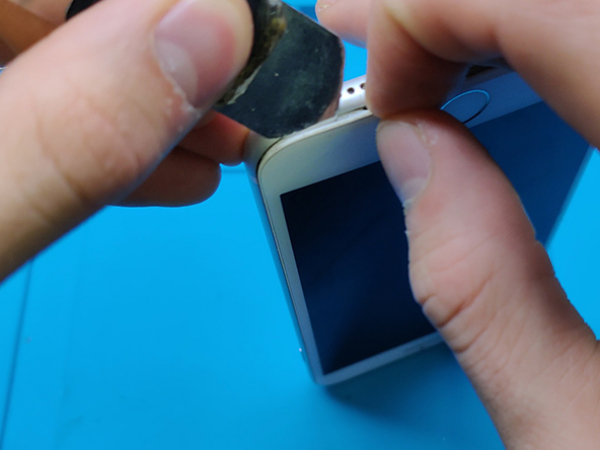

Aseta mobiilityökalun eli spudgerin litteä pää rakoon.

Vesitiivis liima, joka pitää näytön paikallaan, on erittäin vahva, ja tämän alkuraon luominen vie huomattavan määrän voimaa.

Jos aukon avaaminen on vaikeaa, vedä näyttöä ylös ja alas heikentääksesi liimaa

Vinkki 1:

iPhonen alareunan kuumentaminen auttaa pehmentämään näytölle kiinnittävää liimaa ja helpottamaan sen avaamista.

Käytä lämpöpistoolia (hiustenkuivaaja) iPhonen reunojen ympärillä noin minuutin ajan pehmentääksesi liimaa sen alla.

Vinkki 2:

Voit käyttää imukuppia näytön nostamisen helpottamiseksi

Jos näyttölasissa on säröjä, pidä se edelleen ehjänä ja estä ruumiinvammat korjauksen aikana pistämällä teippiä lasin päälle.

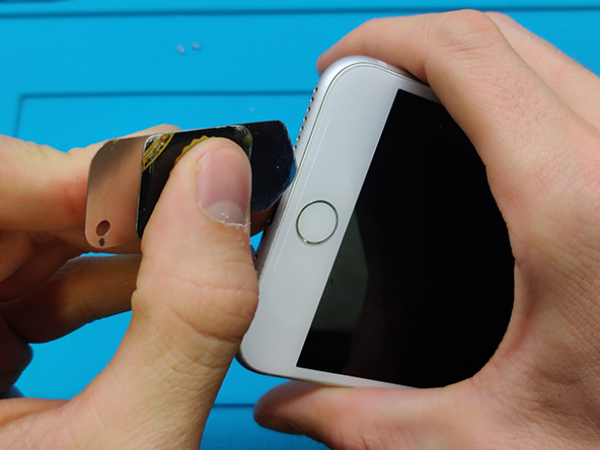

Liu'uta iPhonen reunoja alhaaltapäin työkalulla.

Kierrä mobiiliavaustyökalua eli spudgeria laajentaaksesi näytön ja takaosan välistä etäisyyttä.

Älä aloita puhelimen yläreunaa pitkin. Voit vahingoittaa näyttöä kiinnittäviä muoviklippejä.

Vedä näyttöä hiukan poispäin puhelimen yläreunasta irrottaaksesi pidikkeet, jotka pitävät sitä kiinni takakuoressa.

Avaa iPhone kääntämällä näyttöä ylös vasemmalta sivulta, kuten kirjan takakansi.

Älä yritä erottaa näyttöä vielä kokonaan, koska useat herkät nauhakaapelit yhdistävät sen edelleen iPhonen logiikkakorttiin.

Huomio:

Älä nosta näyttöä enemmän kuin 10º, koska näytön ja logiikkakortin yhdistävän laitteen oikealla reunalla on nauhakaapeleita.

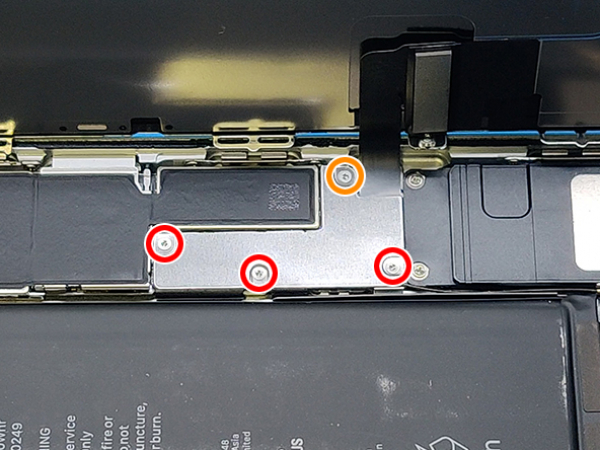

Irrota neljä kolmipisteistä Y000-ruuvia, jotka kiinnittävät alaliittimen kiinnikkeen, seuraavilla pituuksilla:

Kolme 1,2 mm ruuvia

Yksi 2,4 mm ruuvi

Vinkki:

Korjauksen aikana pidä silmällä jokaista ruuvia ja varmista, että se menee takaisin sinne, mistä se tulikin, jotta iPhone ei vaurioidu.

Irrota alempi liitinkappale.

Nosta akun liitin irti logiikkaliittimen paikasta mobiilityökalun suuttimen kärjen avulla.

Taivuta liitäntäkaapelia hieman ylöspäin estääksesi sitä joutumasta kosketukseen pistorasiaa kohtaan ja syöttämästä puhelimeen virtaa.

Varmista, että akku on irrotettu, ennen kuin irrotat tai kytket johdot uudelleen tässä vaiheessa.

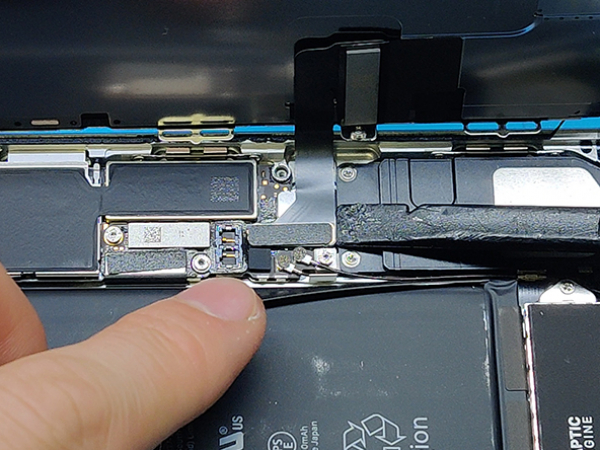

Irrota kaksi alempaa näytön liitintä mobiilityökalulla tai kynnellä ottamalla ne pois suoraan logiikkakortin pistorasioista.

Irrota kaksi 1,3 mm:n Phillips-ruuvia, joilla kiinnike on kiinnitetty etulevyn anturikokoonpanon liittimen päälle.

Irrota kiinnike.

Irrota etupaneelin anturikokoonpanon liitin logiikkakortin pistorasiasta.

Poista näyttökokoonpano.

Huomio:

Kytke nämä kaapelit uudelleen painamalla toista päätä alaspäin, kunnes se napsahtaa paikalleen, ja toista sitten toisessa päässä. Älä paina alas keskeltä. Jos liitin on jopa hiukan väärin kohdistunut, liitin voi taipua, mikä aiheuttaa pysyviä vaurioita.

Jos näytössä on tyhjä näyttö, valkoisia viivoja tai kosketusvastaus puuttuu kokonaan puhelimen kokoamisen jälkeen, yritä irrottaa ja liittää molemmat kaapelit uudelleen ja varmistaa, että ne ovat kunnolla paikoillaan.

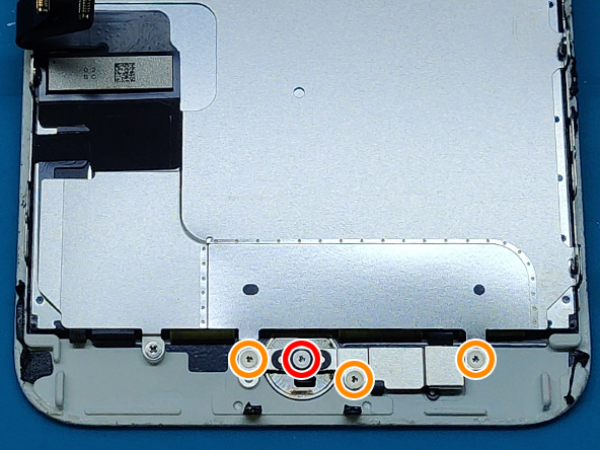

Poista neljä Y000-ruuvia, joilla kiinnike kiinnitetään kotipainikkeen/ Touch ID -anturi alueella

Yksi 1,1 mm ruuvi

Kolme 1,3 mm ruuvia.

Poista kannatin, joka kiinnittää koti/Touch ID sensorin.

Kurkota kotipainikkeen kaapeliliittimen vasemman reunan alle, irrottaaksesi se pistorasiasta.

Vinkki:

Varmista kokoamisen aikana, ettet kiristä näitä ruuveja liikaa, muuten kotipainike ei ehkä toimi.

Huomioi:

Jos koko liitin alkaa kääntyä ylös erottelematta, paina liitännän yläreunassa olevaa kaapelia alaspäin mobiilityökalun litteällä osalla samalla kurkottaen liittimen vasenta reunaa. Ole varovainen, ettet vahingoita kaapelia tai liitintä, tai anturi ei toimi enää pysyvästi.

Kotipainikkeen/Touch ID -anturin lämmittäminen auttaa pehmentämään liimaa, mikä pitää herkän kaapelin paikoillaan, mikä siten voi helpottaa turvallista irrottamista.

Käännä näyttökokoonpano kokonaan yli.

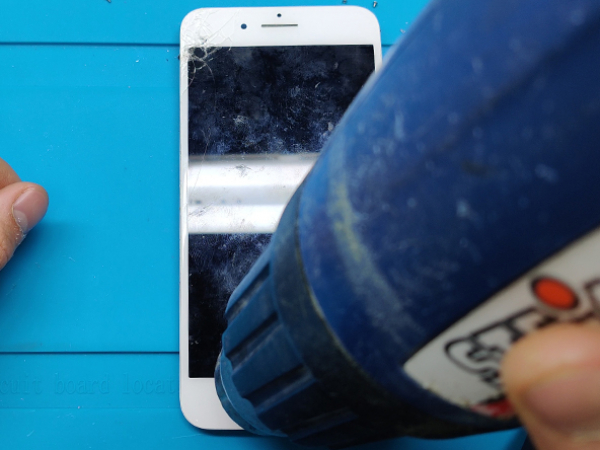

Käytä lämpöpistoolia (hiustenkuivaaja) ja käytä sitä näytön alareunaan noin 90 sekunnin ajan, jotta pehmenee sen alla oleva liima.

Erota koteloa/Touch ID -anturikaapelia kiinnittävä liima varovasti, liima on kiinni näyttöpaneelin takapuolta, jolloin luomalla tilaa niiden väliin saa irrotettua sen.

Poista koti-/Touch ID -anturi nostamalla se näytön etupuolelta

Voit asentaa sen uudestaan pujottamalla kaapelin näytön etuosan reiän läpi.

Huomio:

Varaosan mukana voi tulla ylimääräinen Y000-ruuvi, joka on jo asennettu Home-eli Koti-painikkeen oikealle puolelle. Poista tarpeeton ruuvi, jotta voit asentaa kotipainikkeen kiinnikkeen uudelleen.

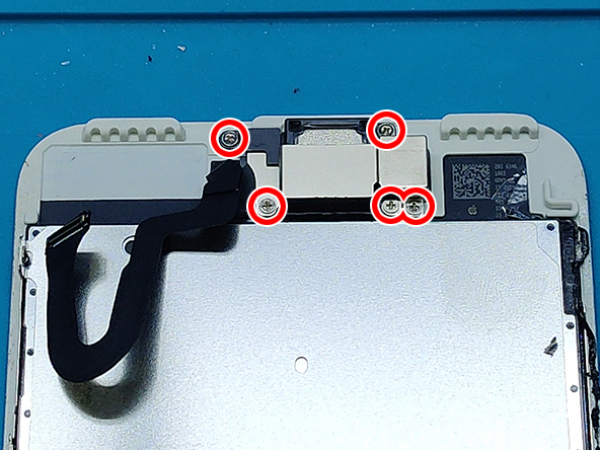

Irrota 6 ruuvia, jotka pitävät sen kiinni metallikiinnikkeessä.

Poista metallikiinnike.

Nosta varovasti etukameran litteää kaapelia.

Nyt voit poistaa kuulokkeen näyttöyksiköstä.

Kuulokkeen verkko, anturijärjestelmä ja etukamera tulee yhtenä kokoonpanona.

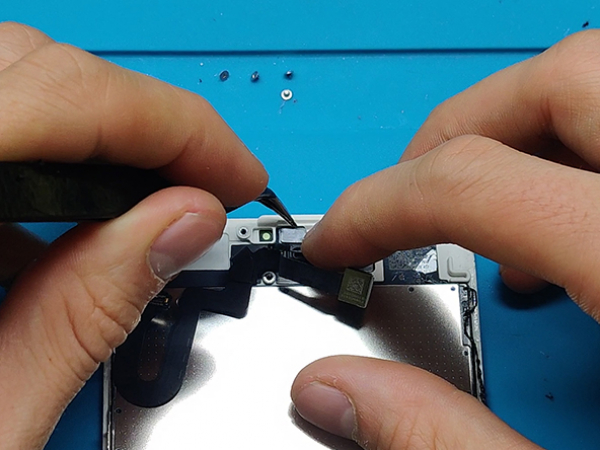

Poista pinseteillä varovasti anturi ja kuulokeverkko onteloista.

Nyt koko kokoonpanon pitäisi tulla pois melko helposti.

Varo, ettet revi litteää kaapelia
