LG V30 Näytön ja Digitoijan Vaihto-opas

Sammuta laite

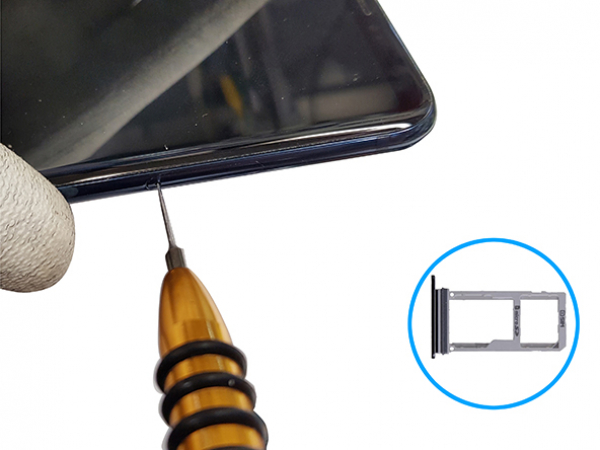

Poista SIM-lokero

Varoitus: Ennen kuin aloitat korjaamisen, varmista, että LG V30 akussa on alle 25% virtaa. Akku voi syttyä tuleen ja räjähtää jos se kolahtaa vahingossa.

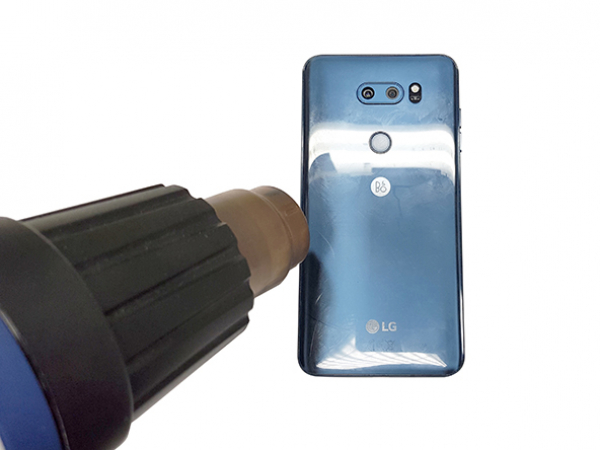

Lämmitä takapaneelin reunoja pehmentääksesi liimaa, joka pitää sitä kiinni

Työnnä litteän metallinen avaustyökalu takakannen ja kehyksen väliin ja nosta takakantta varovasti

Aseta 2 kitaran plektraa aukkoon

Siirrä reunoja pitkin vastakkaisiin suuntiin katkaisten liima

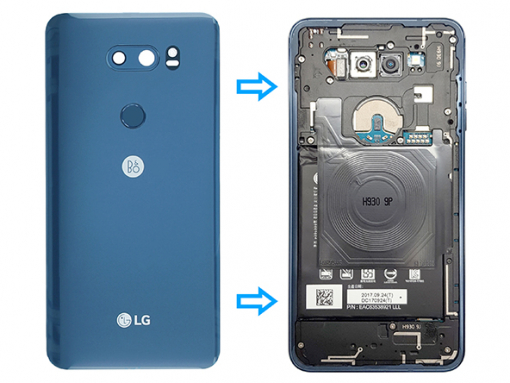

Irrota takakansi muusta laitteesta

Varoitus: Ole varovainen kuumailmapyssyn kanssa, sillä saatat ylikuumentaa emolevyä tai akkua.

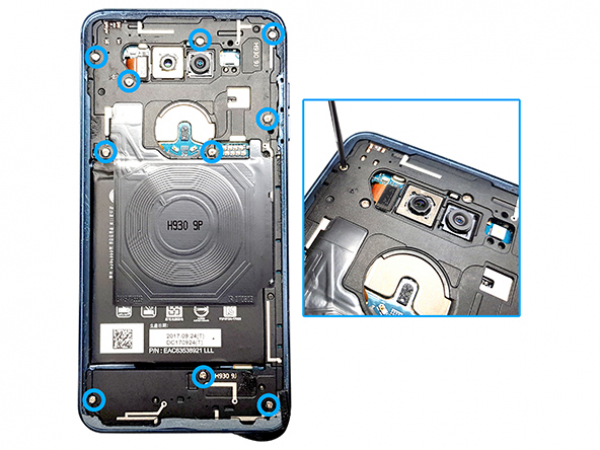

Ruuvaa pois 10 ruuvia, jotka pitävät muovikoteloa paikallaan

Poista kaiutin

Poista langaton latausvastaanotin

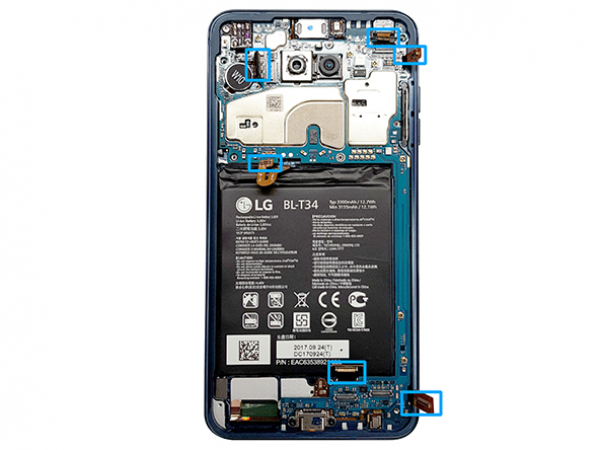

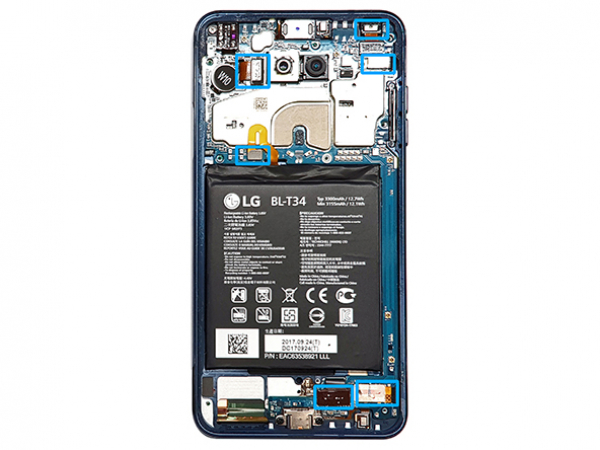

Irrota akun flex-kaapeli

Irrota pääkameran flex-kamera

Irrota digitoijan flex-kaapeli

Irrota etukameran flex-kaapeli

Irrota näytön flex-kaapeli

Irrota latausportin flex-kaapeli

Varoitus: Akku tulisi aina irrottaa ensimmäisenä. Käytä vain muovisia työkaluja akun irrottamiseen.

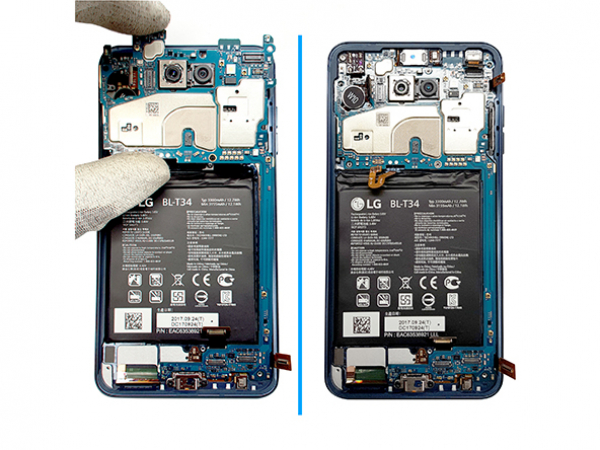

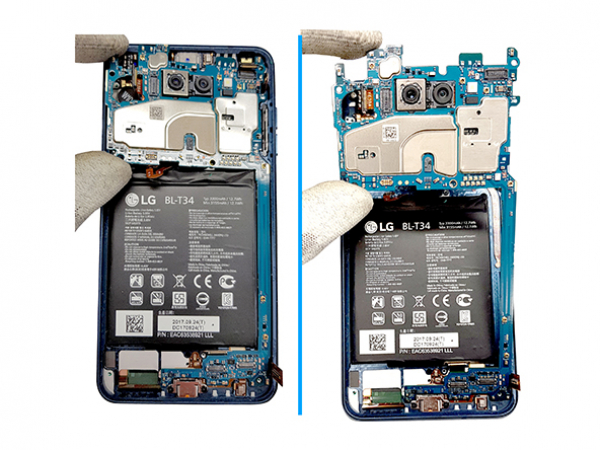

Irrota emolevy etupaneelikokoonpanosta

Nosta emolevy varovasti ylös muovitaltalla, vapauttaaksesi se kiinnikeklipseistä.

Varoitus: Varovaisuus on suositeltavaa, aloita emolevyn irrotus ylhäältä ja ole lempeä, sillä piirilevyt ovat hauraita ja voivat hajota.

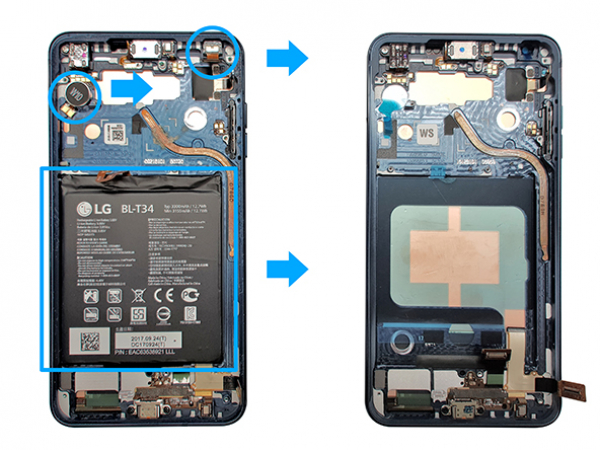

Irrota akku nostaen sitä varovasti

Irrota värinämoottori

Irrota etukameramoduuli

Aseta akku uuteen etupaneelikokoonpanoon

Aseta värinämoottori uuteen etupaneelikokoonpanoon

Aseta etukameramoduuli uuteen etupaneelikokoonpanoon

Huomautus: Tässä etupaneelikokoonpanossa on esiasennettuina mikrofoni, latausportti ja kuuloke.

Varoitus: Kiinnitä huomiota siihen, että et kolhi akkua poistaessasi sitä. Yritä myös välttää muiden tärkeiden osien vaurioittamista siirtäessäsi niitä uuteen näyttöyksikköön.

Aseta emolevy uuteen etupaneelikokoonpanoon

Käytä muovitalttaa painaaksesi emolevyä nastoihin

Varoitus: Varovaisuus on suositeltavaa, aloita emolevyn kiinnitys alhaalta ja ole lempeä, sillä piirilevyt ovat hauraita ja voivat hajota. Älä koskaan käytä metallisia työkaluja emolevyyn. Käytä ainoastaan muovisia ja antistaattisia työkaluja.

Yhdistä näytön flex-kaapeli

Yhdistä latausportin flex-kaapeli

Yhdistä etukameran flex-kaapeli

Yhdistä digitoijan flex-kaapeli

Yhdistä pääkameran flex-kaapeli

Yhdistä akun flex-kaapeli

Huomautus: Yhdistä flex-kaapelit vastakkaisessa järjestyksessä kuin irrottaessasi ne.

Varoitus: Akku tulisi aina yhdistää viimeisenä. Käytä vain muovisia työkaluja akun yhdistämiseen

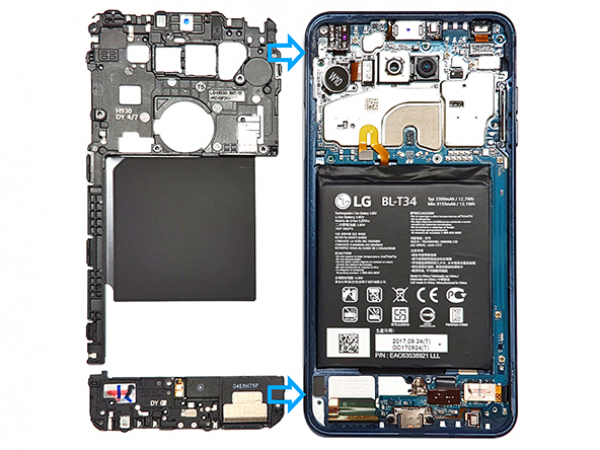

Aseta keskimmäinen muovisuojus langattomalla latausmoduulilla emolevyn päälle ja paina kevyesti reunoja sen kiinnittämiseksi

Aseta kaiutin emolevyn alaosaan

Kun olet tarkistanut, että kaikki on paikallaan, varmista niiden kiinnitys vielä 10:llä Phillips ruuvilla

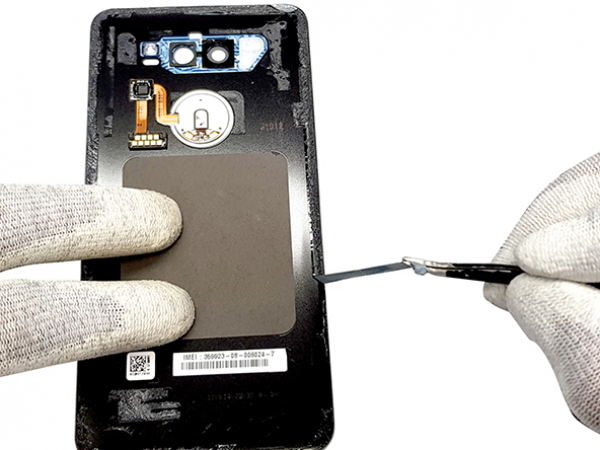

Poista vanhat liimatahrat takakannesta

Puhdista takakansi ennen kokoamista

Lisää hieman B-7000 liimaa metallikehyksen reunoille

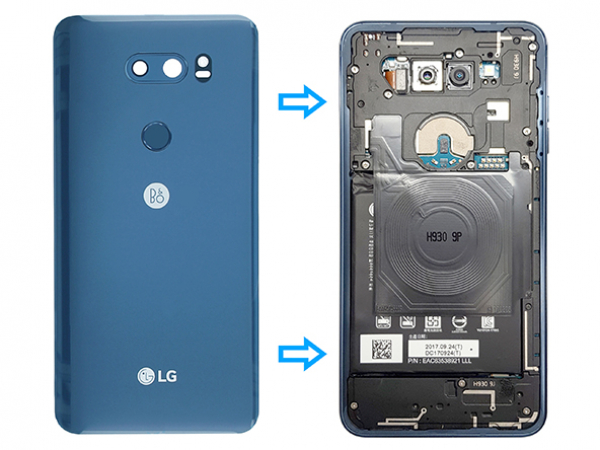

Aseta takakansi kehyksen yläpuolelle

Aseta muutama klipsi varmistamaan kiinnitys ja poista ne kun liima on kuivunut

Huomautus: Anna liiman kuivua jopa 48 tuntia, kovettumisaika nousee alhaisemmilla lämpötiloilla ja laskee korkeammilla lämpötiloilla

Varoitus: B-7000 kovettuu liuotinhaihdutuksella ja muodostaa välittömän sidoksen, jota on vaikea kohdistaa uudelleen sen jälkeen kun molemmat liimapinnat asetetaan kosketuksiin toistensa kanssa ja riittävällä paineella on saatu aikaan täysi kosketus.

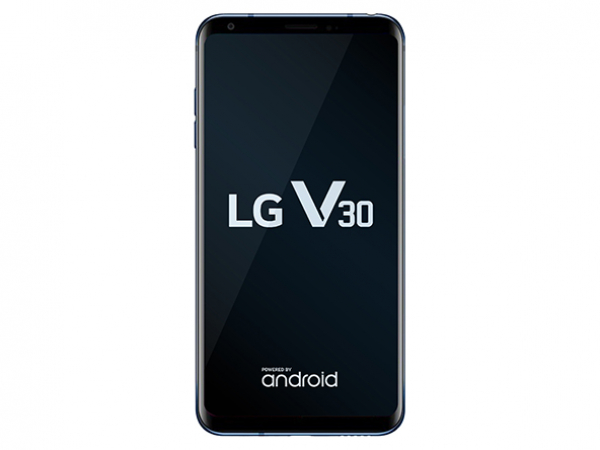

Käynnistä LG V30 testataksesi näytön toimivuus

Korjaus on onnistunut
