Nexus S:n etupaneelin asentaminen

Työnnä muovinen avaustyökalu varovaisesti takapaneelin ja sisemmän takarungon väliin lähellä takakameraa.

Nosta takakuorta muovisella avaustyökalulla Nexus S:n reunojen ympäri.

Irrota takapaneeli Nexus S:stä.

Käytä muovista avaustyökalun reunaa ja nosta akkua sen alaosasta kuulokeliitännän läheltä.

Irrota akku Nexus S:stä.

Liu'uta SIM-korttia peukalolla alaspäin SIM-kortin pidikkeestä.

Ota SIM-kortti pois.

Irrota kuusi Phillips-ruuvia, jotka kiinnittävät takarungon sisäkoteloon.

Laita muovisen avaustyökalun litteä reuna sisäisen takarungon ja Nexus S:n vasemman yläreunan väliin.

Nosta avaustyökalua ylöspäin ja irrota oikea yläreuna kiinnittimistä, jotka kiinnittävät sen sisäkoteloon.

Laita muovinen avaustyökalu virtapainikkeen oikealle puolelle.

Liu'uta muovista avaustyökalua alaspäin Nexus S:n reunoja pitkin irrottaen samalla kiinnittimet oikealta puolelta.

Irrota kiinnittimet Nexus S:n alapuolelta yllä kuvaillulla tavalla.

Nostamalla muovisella avaustyökalulla irrota viimeinen kiinnitin, joka kiinnittää sisäisen takarungon sisäkoteloon.

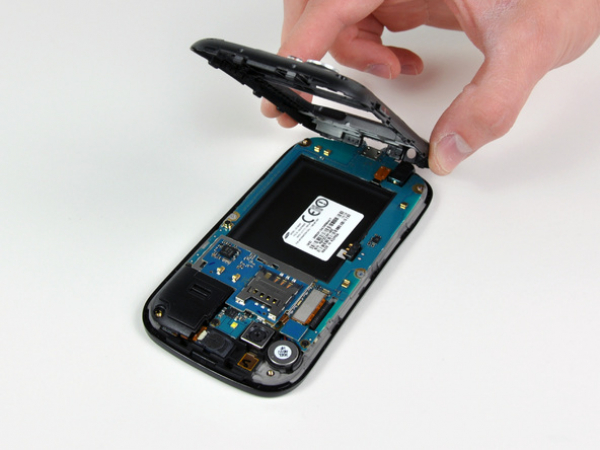

Nosta ja irrota sisäinen takarunko Nexus S:stä.

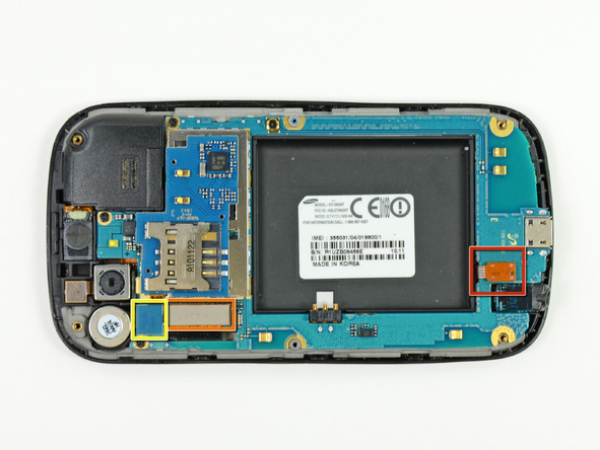

Irrota seuraavat johdot liittimistä emolevyllä:

Kuulokeliitännän johto

Digitizer-johdon liitin

Kameran/SIM-levyn liitin

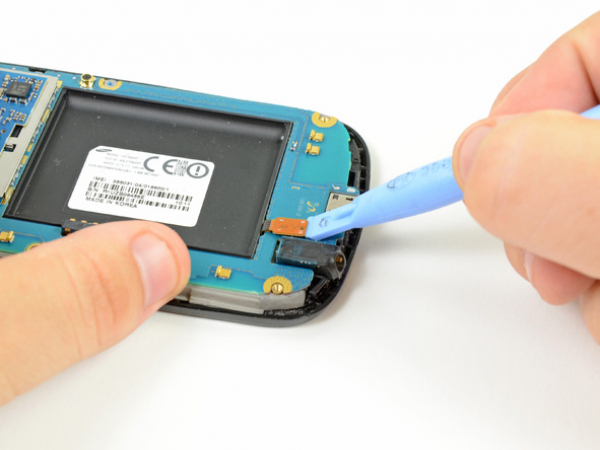

Aseta muovisen avaustyökalun litteä pää kuulokeliittimen alle ja nosta ylöspäin.

Varmista, että nostat irtoavaa liitintä etkä levyllä olevaa liitäntärasiaa. Liitäntärasian nostaminen saattaa aiheuttaa vakavaa vahinkoa.

Toista sama digitizer-liittimelle ja takakameran/SIM-levyn liittimelle.

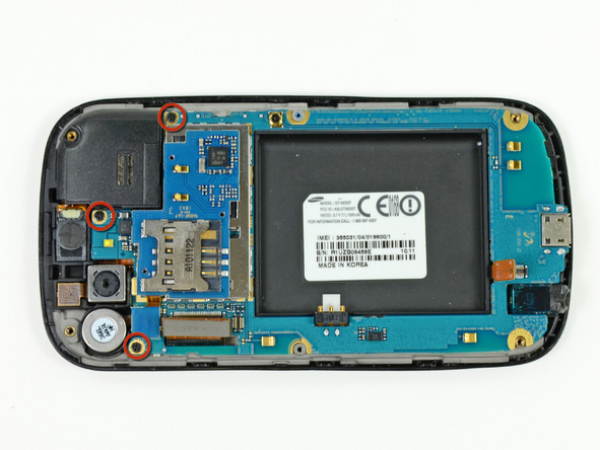

Irrota kolme Phillips-ruuvia, jotka kiinnittävät emolevyn etunäyttöön.

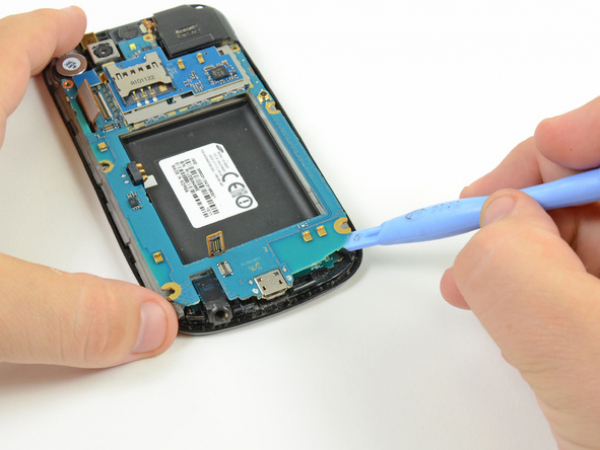

Työnnä muovinen avaustyökalu emolevyn oikeanpuoleisen alareunan alle ja nosta ylöspäin ja irrota se syvennyksestä.

Nosta ja irrota emolevy.

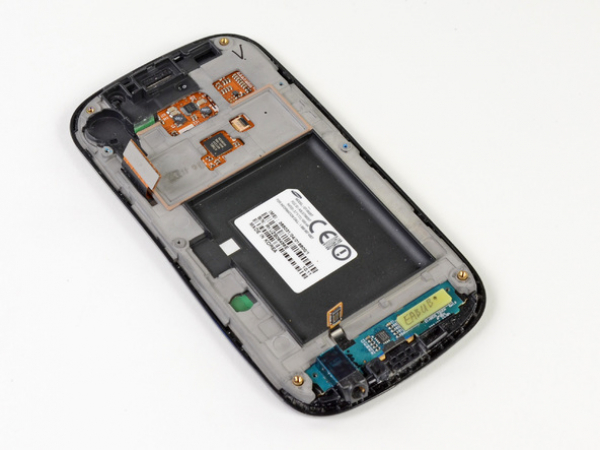

Jäljellä on etupaneelin osat.
