Samsung Galaxy S3:n etupaneelin osien asennus

Seuraavat neljä vaihetta voidaan tehdä ilman muovista avaustyökalua. On silti suositeltavaa käyttää työkalua estääksesi takakuoren kiinnikkeiden hajoaminen.

Työnnä muovinen avaustyökalu tai kynsi takakuoren ja puhelimen välissä olevaan loveen laitteen yläosassa.

Kierrä avaustyökalua varovaisesti irrottaaksesi takakuoren yläosan kiinnikkeet.

Liu'uta muovista avaustyökalua vasemmalle yläosan reunoja pitkin ja kierrä avaustyökalua uudelleen suurentaaksesi takakuoren ja puhelimen välistä aukkoa.

Jatka muovisen avaustyökalun liu'uttamista vasemman yläreunan editse ja nosta takakuorta varovaisesti.

Avaa kiinnikkeitä oikean yläreunan puolelta ja jatka takakuoren nostamista takakuoren oikealta puolelta.

Nosta ylöspäin ja irrota takakuori puhelimesta.

Sinun täytyy ehkä vielä nostella kuorta ylöspäin siten, että kaikki kiinnikkeet puhelimen alaosassa irtoavat.

Tämä vaihe voidaan suorittaa ilman muovisen avaustyökalun käyttämistä.

Työnnä muovinen avaustyökalu pieneen loveen akun yläpuolella.

Nosta akku ylös sen syvennyksestä.

Irrota akku.

Työnnä kynnen avulla SIM-kortti hieman syvemmälle, kunnes kuulet napsahduksen.

Napsahduksen jälkeen kortti vapautuu ja tulee ulos korttipaikasta.

Kun laitat kortin takaisin, työnnä SIM-kortti korttipaikkaan, kunnes se napsahtaa paikalleen.

Liu'uta SIM-kortti ulos korttipaikasta peukalon avulla.

Ota SIM-kortti pois puhelimesta.

Työnnä kynnen avulla microSD-kortti hieman syvemmälle, kunnes kuulet napsahduksen.

Napsahduksen jälkeen kortti vapautuu ja tulee ulos korttipaikasta.

Kun laitat kortin takaisin, työnnä microSD-kortti korttipaikkaan, kunnes se napsahtaa paikalleen.

Liu'uta microSD-kortti ulos korttipaikasta peukalon avulla.

Ota microSD-kortti pois puhelimesta.

Irrota kymmenen 4,0 mm:n Phillips #0 -ruuvia, jotka kiinnittävät keskirungon etupaneeliin.

Ota peukalolla ja etusormella kiinni muovisen keskirungon vasemmalta puolelta ja nosta se irti puhelimesta.

Keskirunko on kevyesti napsautettu paikoilleen, joten sen voi irrottaa helposti ilman suurta voiman käyttöä.

Käytä muovista avaustyökalua ja nosta etukameran liitin ylös liitännästä emolevyllä.

Varmista, että nostat irtoavaa liitintä etkä emolevyllä olevaa liitäntärasiaa. Saatat vahingossa vahingoittaa emolevyä.

Aseta muovinen avaustyökalu kaiutinosan ulommalle puolelle.

Nosta kuulokeliitin/kaiutinosa varovaisesti etupaneelista.

Ota kuulokeliitin/kaiutinosa irti Galaxy S3:sta.

Käytä muovista avaustyökalua ja nosta etukameran liitin ylös sen liitännästä emolevyllä.

Älä vielä irrota etukameraa. Etukameran johto on kytketty ympäristön valoisuuden tunnistimeen emolevyn alla.

Irrota digitizer-johto nostamalla se varovaisesti ylös sen liitännästä emolevyllä.

Irrota näytön datakaapeli emolevyltä.

Nosta Wi-Fi -antennijohdon liitin ylös sen liitännästä emolevyllä.

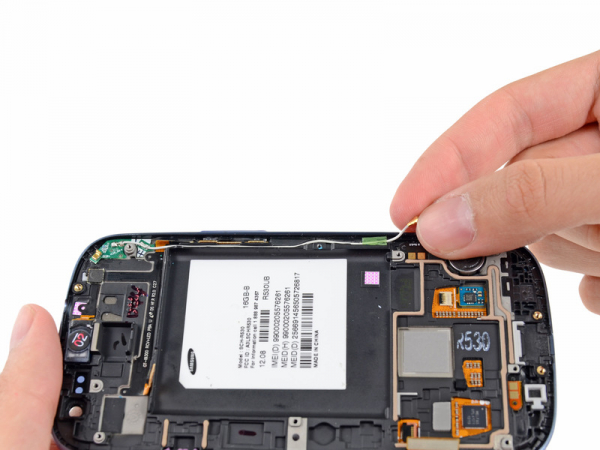

Siirrä johto varovaisesti emolevyn reunalle.

Irrota yksi 3,0 mm:n Phillips #0 -ruuvi, joka kiinnittää emolevyn etupaneeliin.

Nosta emolevyn alaosa varovaisesti irti etupaneelista.

Irrota emolevy etupaneelista varoen siihen mahdollisesti tarttuvia johtoja.

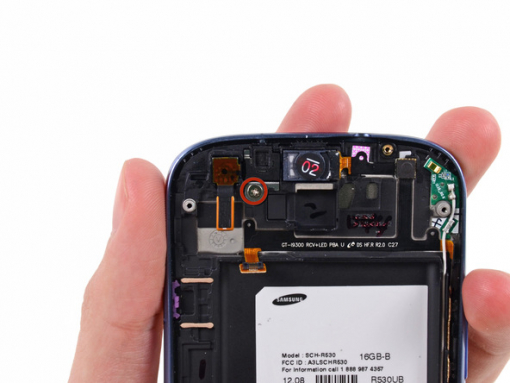

Irrota yksi 2,0 mm:n Phillips #0 -ruuvi, joka kiinnittää etukameran pidikkeen etupaneeliin.

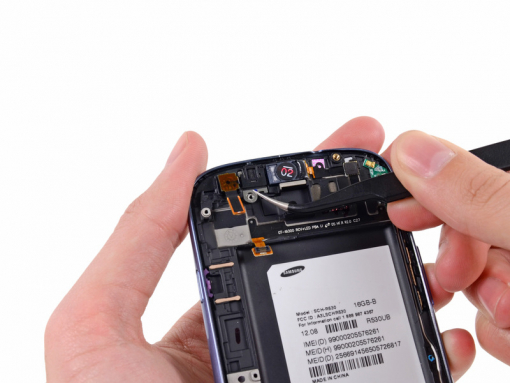

Käytä pinsettejä ja nosta etukamera/ympäristön valoisuuden tunnistin/takamikrofoni ylös sen liitännästä etupaneelissa.

Jäljellä on etupaneelin osat.
