Samsung Galaxy S4:n emolevyn vaihtaminen

Laita kynsi tai muovinen avaustyökalu koloon, joka sijaitsee takakameran vasemmalla puolella lähellä virtapainiketta ja nosta kuorta hieman ylöspäin.

Nosta takakuorta ylöspäin lähinnä koloa olevasta kulmasta ja irrota se puhelimesta.

Käytä spudger-tikun litteää päätä (tai käytä sormeasi) ja paina microSD-korttia hieman syvemmälle, kunnes kuulet napsahduksen.

Kuultuasi napsahduksen kortti tulee ulos korttipaikasta.

Ota microSD-kortti pois laitteesta.

Laittaessasi korttia takaisin, työnnä microSD -kortti takaisin korttipaikkaan ja työnnä sitä sisäänpäin, kunnes se napsahtaa paikalleen.

Työnnä muovinen avaustyökalu (tai käytä sormeasi) akkukotelon loveen ja nosta akkua ylöspäin.

Irrota akku puhelimestasi.

Käytä muovista avaustyökalua (tai käytä sormea) ja paina SIM-korttia hieman syvemmälle kunnes kuulet napsahduksen.

Kuultuasi napsahduksen, kortti tulee ulos korttipaikasta.

Ota SIM-kortti pois laitteesta.

Laittaessasi korttia takaisin, työnnä SIM-kortti takaisin korttipaikkaan ja työnnä sitä sisäänpäin, kunnes se napsahtaa paikoilleen.

Irrota yhdeksän 4,0 mm:n Phillips #00 -ruuvia, jotka kiinnittävät keskirungon näyttöön.

Keskirunko on kiinnitetty näyttöön useilla muovikiinnikkeillä keskirungon kromikehyksen alla. Seuraavat vaiheet opastavat sinua vapauttamaan kiinnikkeet, jotta voit irrottaa keskirungon.

Aloita puhelimen äänenvoimakkuuden säätimen puoleiselta reunalta. Työnnä muovinen avaustyökalu kromikehyksen ja näytönlasin takaosan väliin.

Liu'uta avaustyökalua saumaa pitkin ja vapauta muovikiinnikkeitä matkan varrella.

Ole erittäin varovainen ja nosta kuorta vain sen verran, että kiinnikkeet irtoavat. Keskirungon kehyksessä on joitakin ohuita kohtia, jotka saattavat särkyä, jos niitä taivuttaa liikaa.

Jatka keskirungon irrottamista puhelimen kulmien ympäriltä.

Liu'uta avaustyökalua keskirungon ja näytön välistä saumaa pitkin laitteen alaosassa vapauttaen lisää muovikiinnikkeitä.

Irrota kiinnikkeitä kulmien ympäriltä ja jatka virtapainikkeen puoleiselle sivulle.

Liu'uta avaustyökalua saumaa pitkin.

Jatka avaustyökalun liu'uttamista puhelimen yläosassa vapauttaen viimeiset kiinnikkeet ja irrottaen keskirunkoa näytöstä.

Tässä vaiheessa voit käydä laitteen saumat läpi avaustyökalulla uudestaan ja varmistaa, että kaikki muovikiinnikkeet ovat todella irronneet.

Irrota keskirunko näytöstä.

Käytä spudger-tikun litteää päätä ja irrota USB-levyliitin.

Irrota etukameran johtoliitin.

Irrota korvakaiuttimen johtoliitin.

Irrota kuulokeliittimen johtoliitin.

Irrota näyttö/digitizer -johtoliitin.

Irrota antennin johtoliitin.

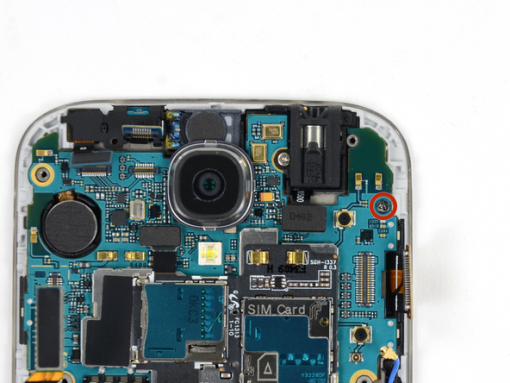

Irrota yksi 2,4 mm:n Phillips #00 -ruuvi emolevyltä.

Irrota emolevy varovaisesti.

Pidä kiinni emolevyn reunoista estääksesi ESD:n vahingoittumisen. Ole varovainen, ettet vaurioita mitään johtoja, kun irrotat emolevyä näytöstä.
