Samsung Galaxy S8 Näytön Vaihto

Lähetä sähköpostilla

thumb image 1
thumb image 2
thumb image 3
thumb image 4

Vaihe 1 - Ennen Kuin Aloitat

  • Varmista ennen korjausprosessin aloittamista, että puhelimen akun varaus on alle 25%.

  • Sulje puhelin

  • Irrota SIM-korttipidike

thumb image 1
thumb image 2
thumb image 3
thumb image 4
thumb image 5
thumb image 6
thumb image 7
thumb image 8
thumb image 9
thumb image 10

Vaihe 2 - Takalasin Irroitus
Palaa alkuun

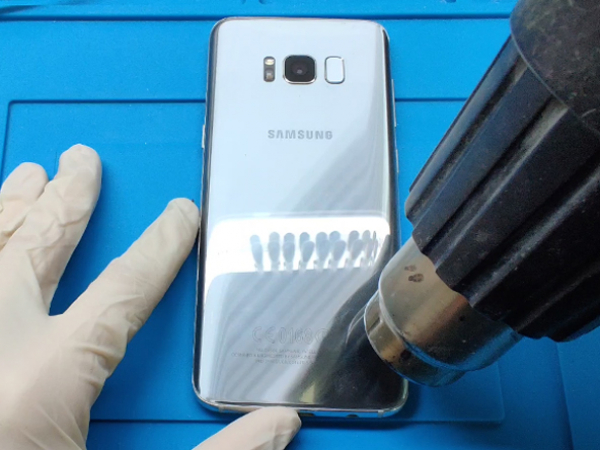

  • Aloita lämmittämällä laitteen takaosaa lämmityspistoolilla, mikä pehmentää takakantta pitävää liimaa.

  • Hiustenkuivaajaa tai keittolevyä voidaan myös käyttää, mutta varo puhelimen ylikuumenemista - OLED näyttö ja sisäinen akku ovat alttiita lämpövaurioille.

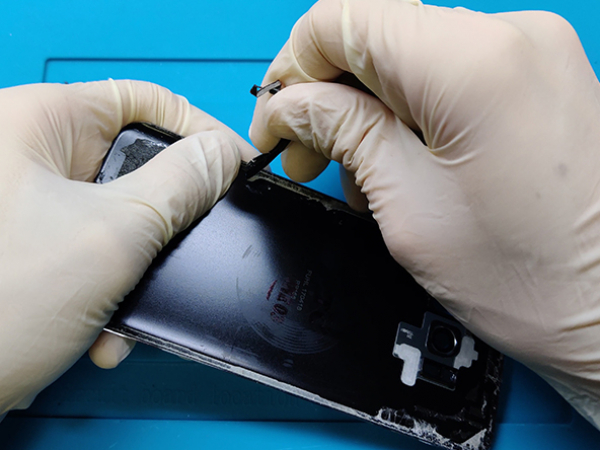

  • Liu'uta litteä metallinen ruisku (terä) takalasin ja puhelimen kehyksen väliin.

  • Viillä liiman läpi varovasti läpi terän kanssa takalasin reunan ympäri.

  • Voit joutua lämmittämään takakuorta lämmityspistoolilla useita kertoja, koska liima kovettuu nopeasti.

  • Kaarevan lasin vuoksi työnnät työkalua ylöspäin sen sijaan, että asetat puhelimen tason suuntaisesti.

  • Huomaa: Kokeile imukupin käyttöä lasin nostamiseksi.

thumb image 1
thumb image 2

Vaihe 3

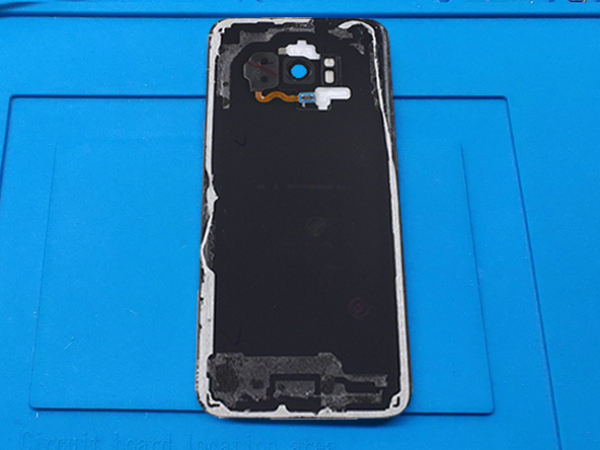

  • Takaosassa oleva liima on irrotettu näin, kuten ensimmäisessä kuvassa

  • Kuvio puhelimen ulkopuolelta katsottuna on seuraava:

  • PUNAINEN: Paksuja määriä liimaa

  • ORANSSI: Ohuet liima-alueet

  • KELTAINEN: Vältä sormenjälkitunnistinta ja sen sorkkimista

thumb image 1
thumb image 2

Vaihe 4

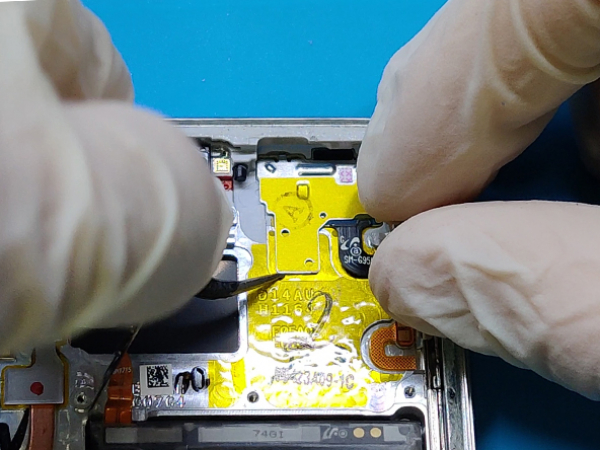

  • Sormenjälkitunnistimen kaapeli yhdistää puhelimen takalasiin lähellä pääkameraa. Kaapeli on hyvin lyhyt ja sen tulisi irrota, kun takalasi on poistettu.

  • Kun nostat lasia, kurkista sisään varmistaaksesi, että oranssi kaapeli, jossa on sininen liitin, on irronnut.

  • Jos sormenjälkitunnistimen kaapeli tuntuu kiinnittyneeltä tai pysyy kireänä, älä avaa puhelinta enää enempää. Irrota liitin spudger-työkalulla eli välineellä, jolla saa irrotettua muovikappaleita kohdalta ennen jatkamista.

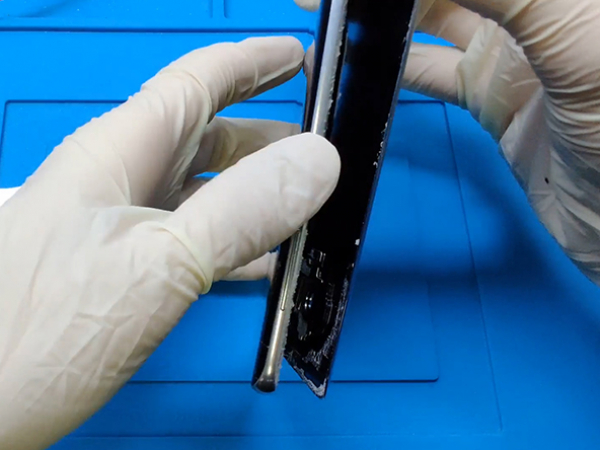

  • Irrota lasi puhelimesta.

thumb image 1
thumb image 2
thumb image 3
thumb image 4
thumb image 5
thumb image 6
thumb image 7
thumb image 8
thumb image 9

Vaihe 5 - NFC Antenni
Palaa alkuun

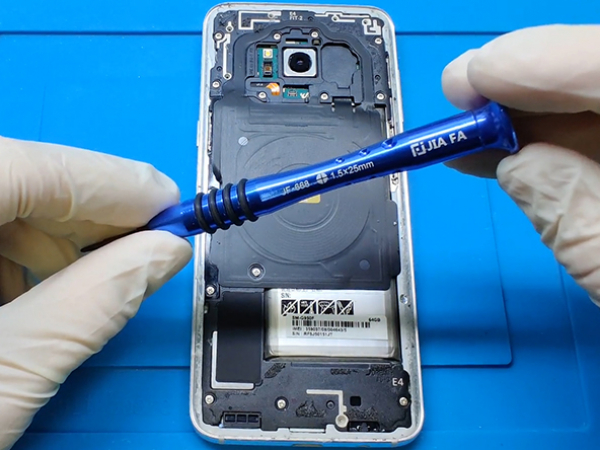

  • Irrota yksitoista 3,7 mm ruuvia.

  • Poista muovikappale, joka peittää emolevyn NFC-antennia ja latauskelaa pitkin.

thumb image 1
thumb image 2

Vaihe 6 - Akkuliitin
Palaa alkuun

  • Irrota akku mahdollisimman varhaisessa vaiheessa korjausprosessin aikana.

  • Käytä spudgerin leveää päätä irrottaaksesi akkuliittimen.

thumb image 1
thumb image 2
thumb image 3
thumb image 4
thumb image 5
thumb image 6

Vaihe 7 - LCD-liitin
Palaa alkuun

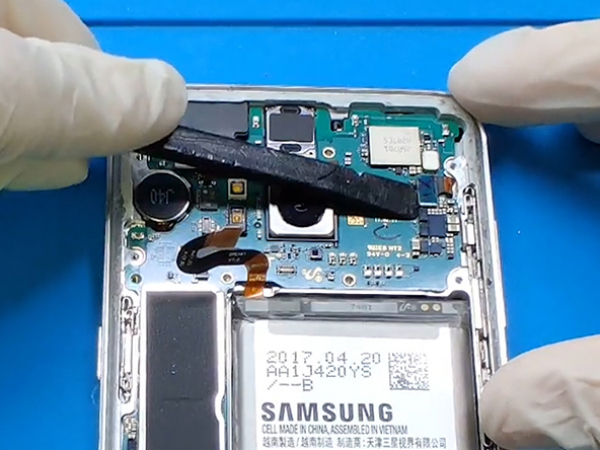

  • Irrota anturiryhmäliitin muovisen spudgerin litteällä päällä.

  • Irrota etukameran liitin.

  • Irrota LCD-digitoijan liitin.

thumb image 1
thumb image 2
thumb image 3
thumb image 4

Vaihe 8

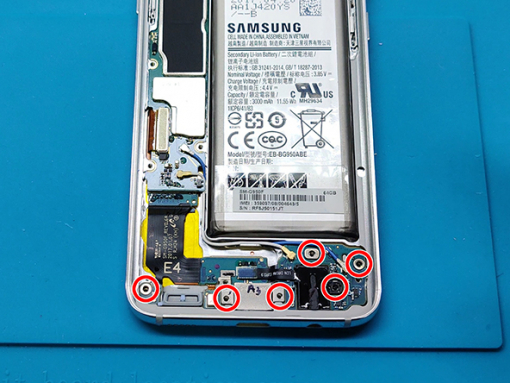

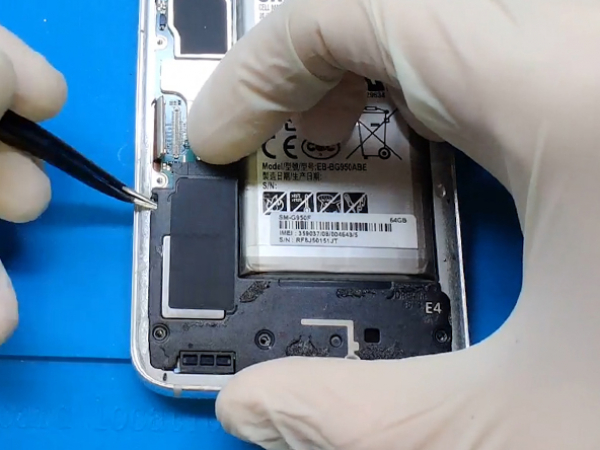

  • Poista muovikappale, joka peittää alaosan tytärlevyn.

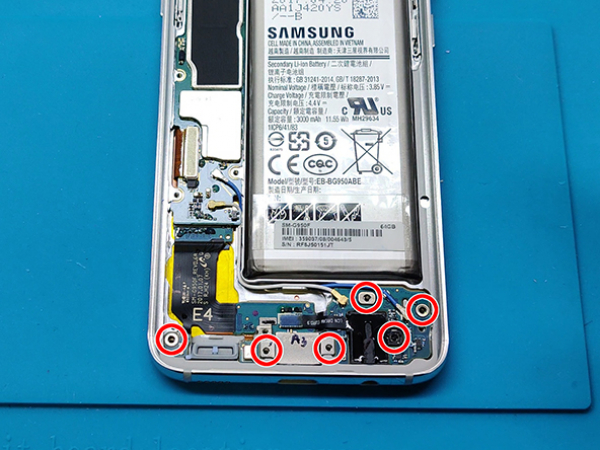

  • Poista kuusi 2,5 mm ruuvia, jotka pitävät tytärlevyä kiinni.

thumb image 1
thumb image 2
thumb image 3

Vaihe 9

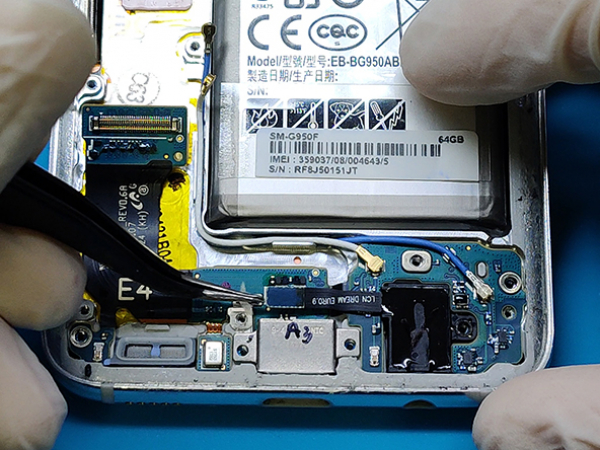

  • Irrota kuulokeliitäntä.

  • Irrota antennikaapelit.

thumb image 1
thumb image 2
thumb image 3
thumb image 4

Vaihe 10 - Emolevyn Poistaminen
Palaa alkuun

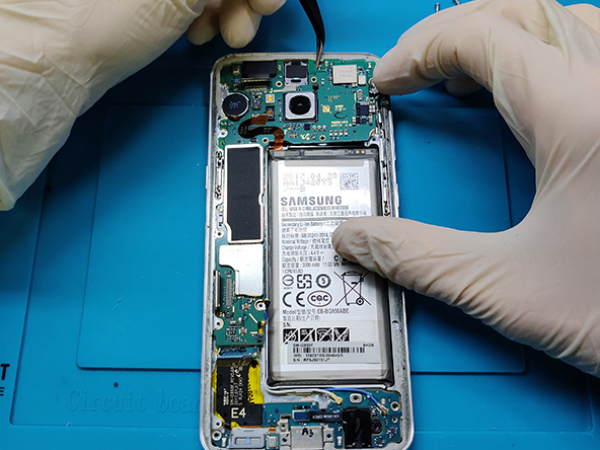

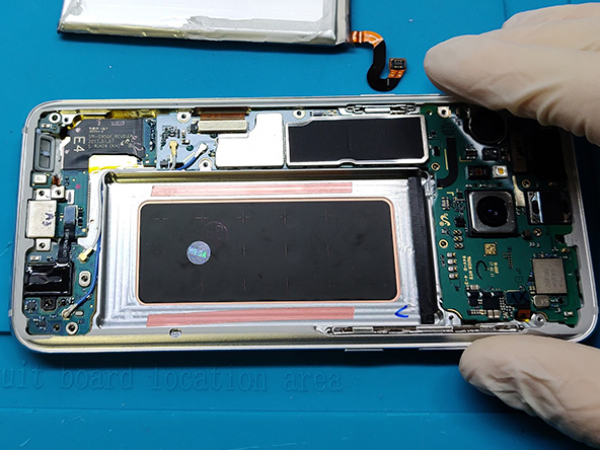

  • Nosta emolevy varovasti ympäröivistä liittimistä.

  • Irrota emolevy tytärlevystä ja poista se laitteesta.

thumb image 1
thumb image 2

Vaihe 11

  • Tässä vaiheessa poistamme muut osat laitteesta, kuten etukamera, tärinämoottori jne.

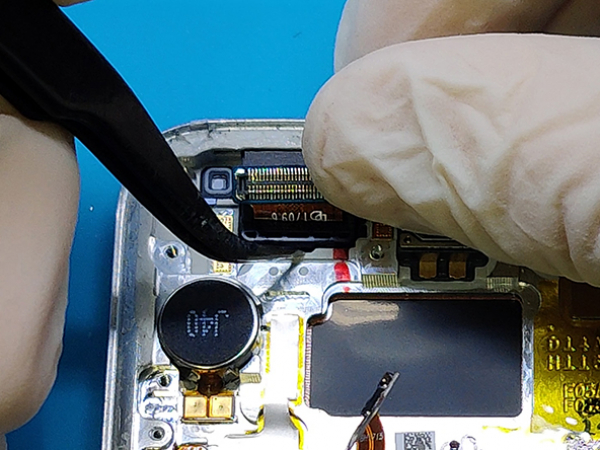

  • Aloita poistamalla etukamera.

  • Poista etukamera varovasti ontelosta muovisella spudger-työkalulla tai pinsetteillä.

thumb image 1
thumb image 2

Vaihe 12

  • Poista sama anturijärjestelmä samalla menetelmällä ja työkaluilla.

thumb image 1
thumb image 2

Vaihe 13

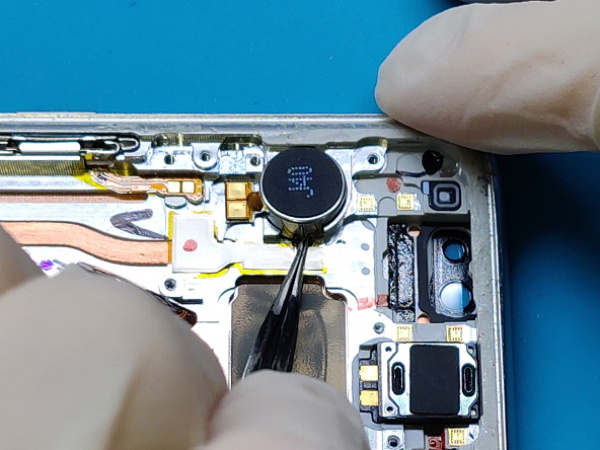

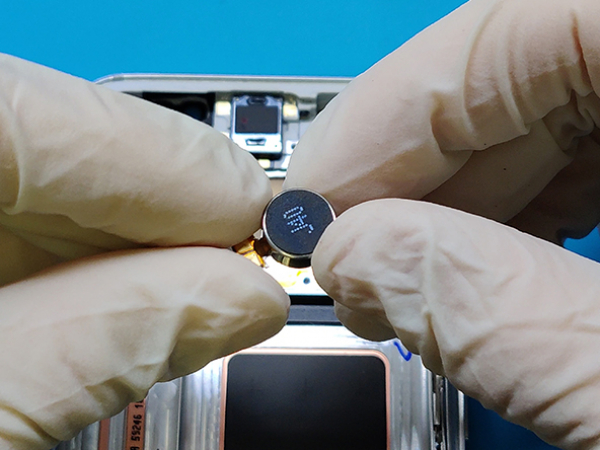

  • Tärinämoottori on seuraavaksi tulossa ulos.

thumb image 1
thumb image 2
thumb image 3
thumb image 4
thumb image 5
thumb image 6
thumb image 7
thumb image 8
thumb image 9

Vaihe 14 - Tytärlevyn Poistaminen
Palaa alkuun

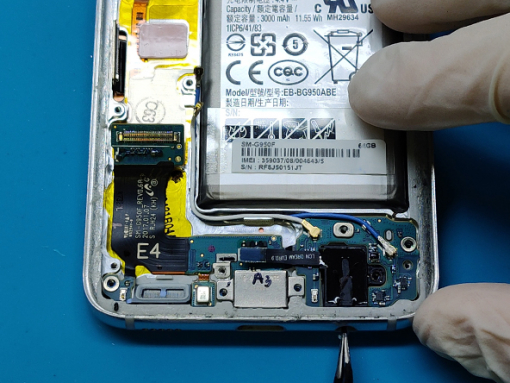

  • Poista aiemmin irrotettu kuulokeliitäntä.

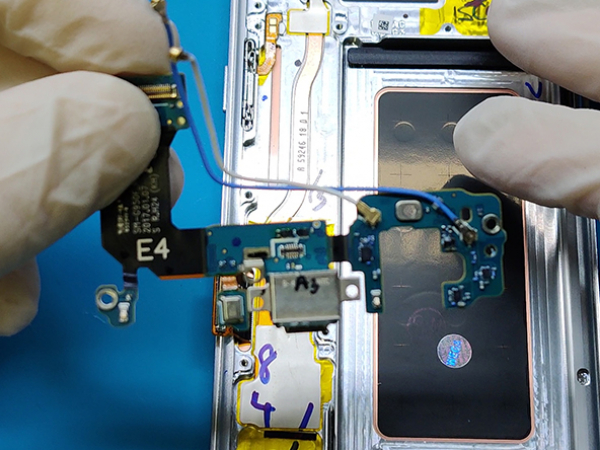

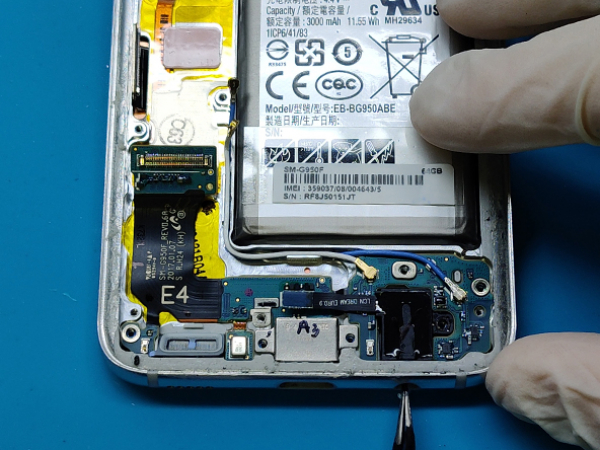

  • Irrota herkät antennikaapelit kiinnikkeistä erittäin huolellisesti.

  • Nyt voit poistaa tytärlevyn.

  • Latausportti ja mikrofoni on juotettu tytärlevyyn.

thumb image 1
thumb image 2
thumb image 3
thumb image 4
thumb image 5

Vaihe 15 - Akun Irrottaminen
Palaa alkuun

  • Nämä vaiheet vaativat varovaisuutta räjähdys- ja tulipalon vaaran vuoksi.

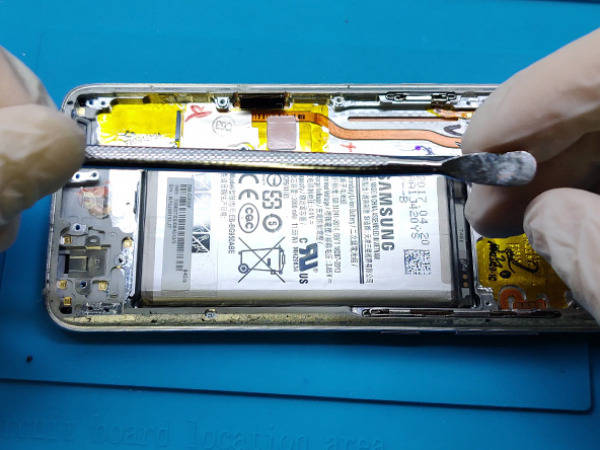

  • Käytä spudger-työkalua akun nostamiseen kiinnittämällä huomiota siihen, ettei akku puhkea tai vaurioidu.

  • Emme suosittele akun lämmittämistä liiman pehmentämiseksi, käytä sen sijaan liimaa liuottavaa liuosta.

  • Jos et voi hankkia liimanpoistoainetta, jatka akun ja liiman huolellista irrottamista.

  • Kun olet poistanut akun, puhdista se varovasti liimajäännöksistä.

thumb image 1
thumb image 2

Vaihe 16 - Uuden Näytön Kiinnitys
Palaa alkuun

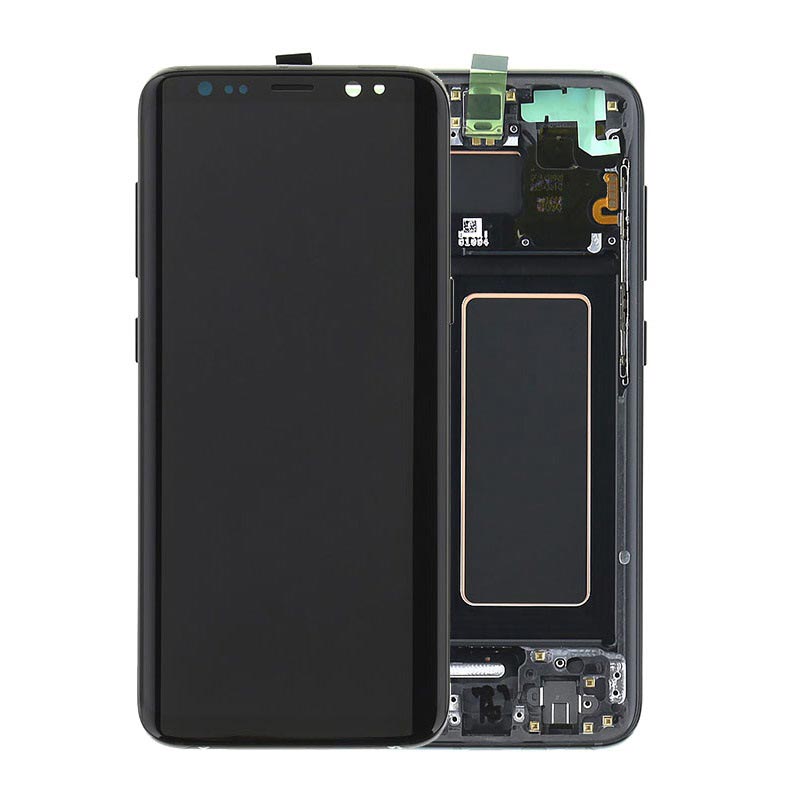

  • Nyt on aika siirtää kaikki aiemmin poistetut osat uuteen näyttöön.

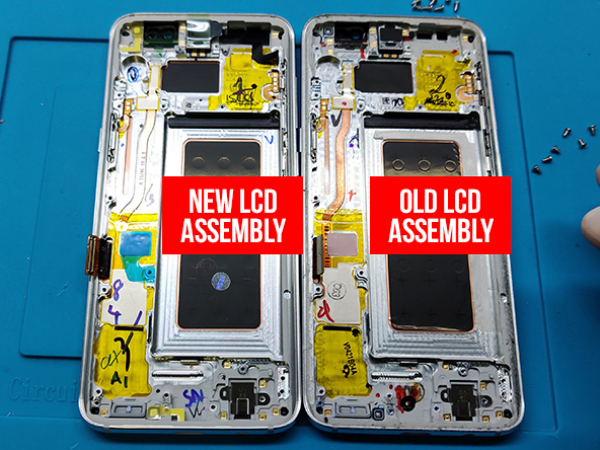

  • Vertaa vanhaa ja uutta LCD-kokoonpanoa varmistaaksesi, että uusi näyttö sopii kaikkiin aiemmin poistettuihin osiin.

  • Poista kaikki suojaavat muovikalvot uudesta näyttökokoonpanosta paitsi etulasia suojaavalta.

  • Huomaa: Käytämme kokoonpanoa, joka sisältää nestekidenäytön ja keskimmäisen kehyksen.

thumb image 1
thumb image 2
thumb image 3
thumb image 4
thumb image 5

Vaihe 17 - Tytärlevyn Asentaminen
Palaa alkuun

  • Laita tytärlevy uuteen näyttökokoonpanoon.

  • Kohdista se huolellisesti niin, että latausportti liukuu keskikehyksen onteloon.

  • Kiinnitä kaksi antennikaapelia kiinnikkeisiin.

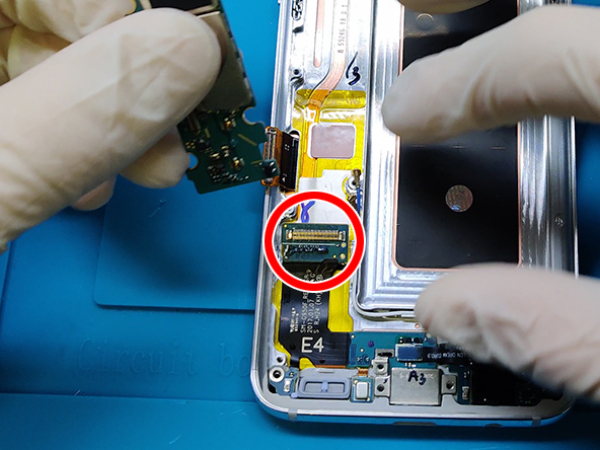

  • Asenna kuulokeliitäntä ja kytke litteä kaapeli tytärlevyyn.

thumb image 1
thumb image 2
thumb image 3
thumb image 4
thumb image 5
thumb image 6

Vaihe 18

  • Aseta nyt painikkeen muotoinen tärinämoottori rungon yläosan aukkoon.

  • Seuraavaksi etuanturijärjestelmä tulisi sijoittaa oikean yläkulman onteloon kuvan osoittamalla tavalla.

  • Etukamera menee keskikehyksen vasempaan yläkulmaan.

thumb image 1
thumb image 2
thumb image 3

Vaihe 19 - Emolevyn Asentaminen
Palaa alkuun

  • Kytke emolevy tytärlevyyn.

  • Laita se nyt hitaasti kehykseen.

  • Kiinnitä huomiota digitoijan, kameran ja anturien liitäntöihin.

Vaihe 20 - Kytke Kaikki FLEX-johtoliitännät
Palaa alkuun

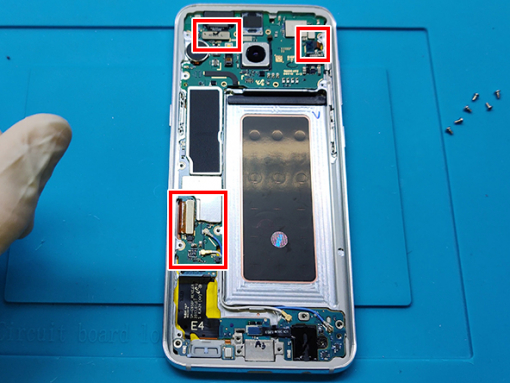

  • Kytke anturiryhmän liitin emolevyyn (oikea yläosa).

  • Kytke etukameran liitin emolevyyn (vasen yläosa).

  • Kytke digitoija emolevyyn (vasen alaosa).

  • Kytke lopuksi antennit emolevyyn.

thumb image 1
thumb image 2
thumb image 3
thumb image 4
thumb image 5

Vaihe 21 - Akun Asennus
Palaa alkuun

  • Kiinnitä akku kaksipuolisella teipillä.

  • Aseta akku kehykseen ja paina kevyesti.

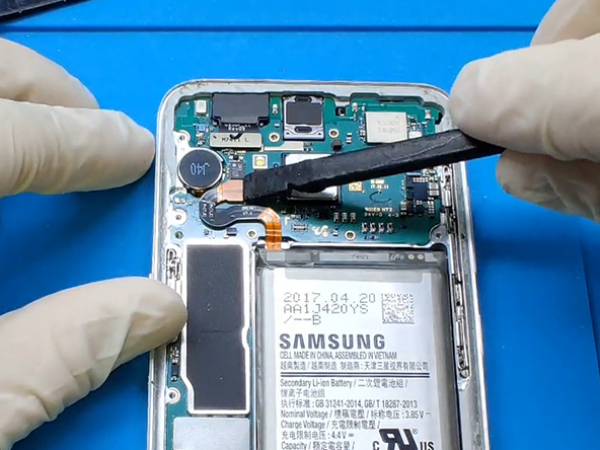

  • Liitä se levyyn lähellä tärinämoottoria.

  • Varoitus: Akku on aina kytkettävä viimeiseksi. Käytä akun kytkemiseen vain muovityökaluja.

thumb image 1
thumb image 2
thumb image 3
thumb image 4
thumb image 5
thumb image 6
thumb image 7
thumb image 8

Vaihe 22

  • Kiinnitä tytärlevy 6:lla aiemmin irrotetulla ruuvilla.

  • Asenna musta muovikansi tytärlevyn päälle.

  • Nyt vasen keskikappale, kiinnitä se välittömästi ruuvilla.

  • Seuraavaksi NFC ja latauskela.

  • Varmista, että kaikki on paikallaan.

  • Asenna loput 10 3,7 mm ruuvia.

Vaihe 23 - Näytön Testaaminen
Palaa alkuun

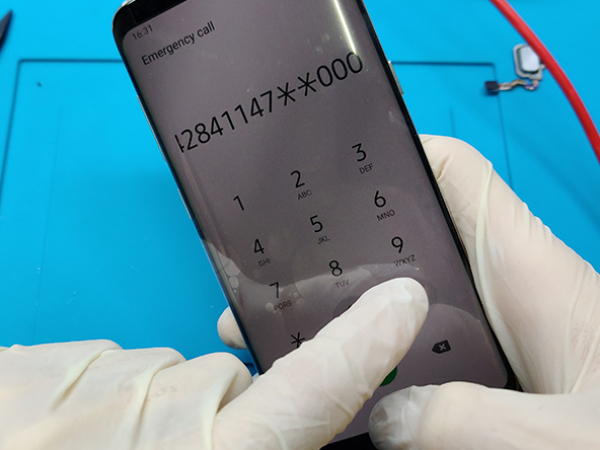

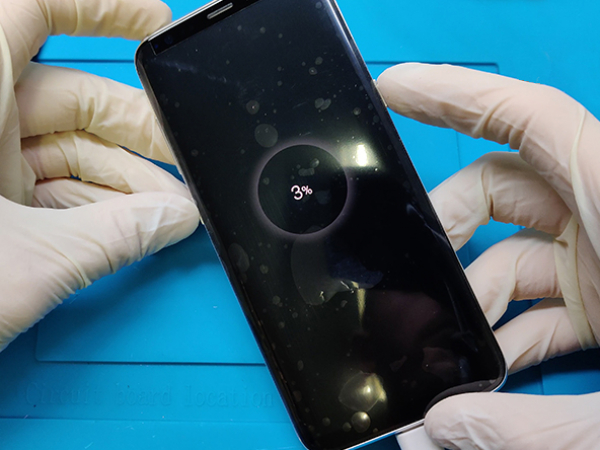

  • Tässä vaiheessa sinun pitäisi kytkeä puhelimeen virta varmistaaksesi, että kaikki toimii niin kuin pitäisi.

  • Testaa korjaus aina ennen uuden liiman kiinnittämistä ja puhelimen sulkemista.

thumb image 1
thumb image 2
thumb image 3

Vaihe 24 - Takakannen Asentaminen
Palaa alkuun

  • Voit käyttää uutta takakuorta, jos vanha on vaurioitunut.

  • Tässä tapauksessa vanha käytetään uudelleen.

  • Jos asennat vanhan takakannen uudelleen, sinun on poistettava kaikki liimajäännökset ja muut takakuoresta.

  • Voit tehdä siitä helpompaa kuumentamalla kantta vähän kuumailmapistoolilla.

  • Älä käytä metallityökaluja, koska ne naarmuttavat takakuoren pinnoitetta.

  • Koska liima pehmenee lämpöpistoolilla, poista sormenjälkitunnistin takakuoresta.

  • Aseta se sitten aukkoon lähellä takakameraa ja kytke se emolevyyn.

thumb image 1
thumb image 2
thumb image 3
thumb image 4
thumb image 5
thumb image 6

Vaihe 25 - Liiman Levitys
Palaa alkuun

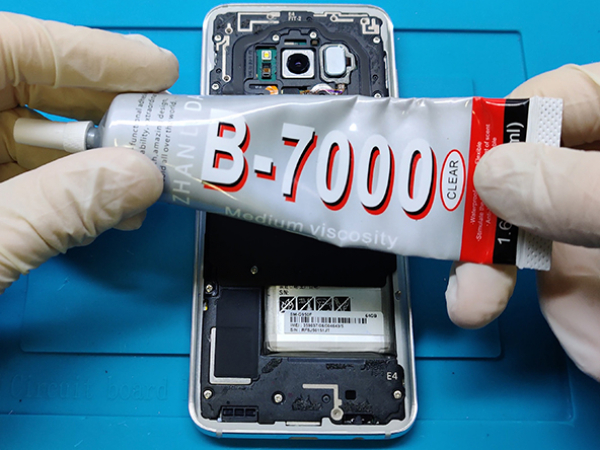

  • Levitä B-7000 liimaa metallikehyksen reunoihin.

  • Aseta takakansi kehyksen päälle.

  • Aseta kiinnittimet paremman tarttuvuuden varmistamiseksi. Poista ne liiman kuivumisen jälkeen.

  • Huomaa: Huomaa, että laitteesi menetti veden pääsyn suojausominaisuudet.

  • Varoitus: Anna liiman kuivua jopa 48 tuntia, kovettumisaika kasvaa alhaisissa lämpötiloissa ja pienenee korkeissa lämpötiloissa.

  • Tiedot: B-7000 kovettuu haihduttamalla liuotinta ja muodostaa välittömän sidoksen, jota on vaikea muuttaa uudelleen sen jälkeen, kun molemmat liimapinnoitetut pinnat ovat olleet kosketuksissa toisiinsa ja riittävän paineen avulla on muodostettu täysi kosketus.

Vaihe 26 - Samsung Galaxy S8 Näytön Korjaus Ja Muut Korjaukset
