Samsung Galaxy S20 Näytönvaihto

Sammuta Samsung Galaxy S20.

Poista SIM-paikkaosa.

Lämmitä puhelimen takaosaa, jotta takaosalasia sisältävä liima pehmenisi.

Käytämme erityistä lämmityslevyä (ei näy kuvissa / videoissa).

Voit käyttää lämpöpistoolia tai hiustenkuivaajaa noin minuutin ajan enintään. 110°C.

Saatat joutua toistamaan prosessin, koska liima kovettuu nopeasti.

Huomio:

Samsung Galaxy S20:n avaaminen vahingoittaa laitteen vedenpitävää tiivistystä.

Puhelimesi toimii edelleen normaalisti, jos et vaihda liimatiivisteitä, mutta se menettäisi sitten vedenpitävyyden eli vaurioituisi vedessä.

Varoitus:

Ole varovainen ja vältä Samsung S20:n ylikuumentamista.

Liiallinen kuumuus voi vahingoittaa sekä AMOLED-näyttöä että akkua itsessään.

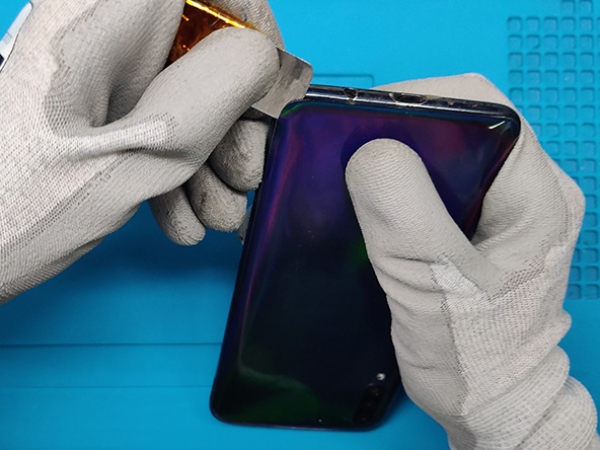

Työnnä ohut metallinen avaustyökalu (iFlex) takalasin ja metallirungon väliin.

Aloita alhaalta ja kiertele puhelimen reunojen ympäri.

Käytämme jonkin verran isopropyylialkoholia liiman liuottamiseksi.

Vältä äänenvoimakkuuden ja virtapainikkeiden ympäristöä.

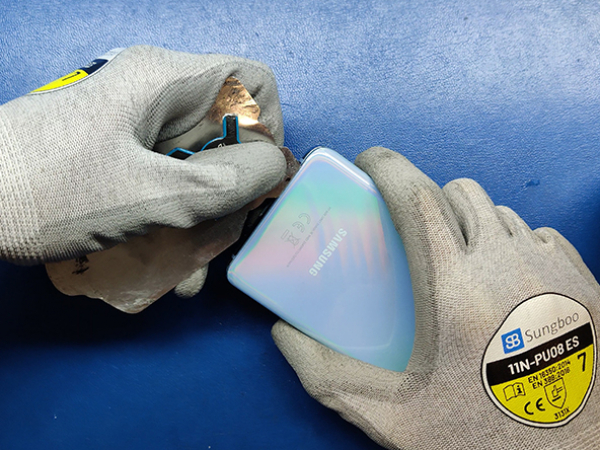

Takalasiin ei ole kiinnitetty mitään, joten voit nyt irrottaa sen.

Varoitus:

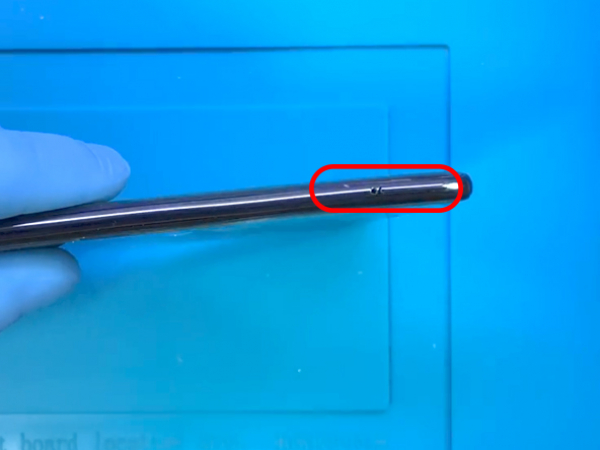

Takalasin reuna painikkeiden lähellä on upotettu puhelimen metallikehykseen sopivaksi.

Vältä tätä aluetta, kun leikkaat liimaa iFlex-työkalulla, koska lasi on hauras kaarevissa ja uurteisissa paikoissa.

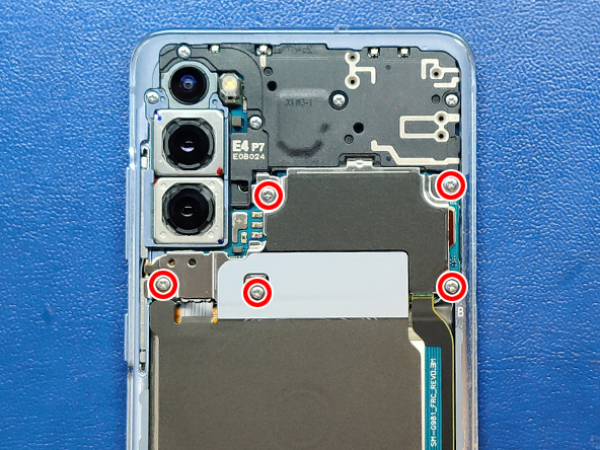

Irrota viisi 4,0 mm:n Phillips-ruuvia, jotka kiinnittävät Qi-latauskäämin.

Itse kelan alaosa on kiinnitetty kaiuttimella olevassa liimalla.

Sen pitäisi irrota helposti, aivan kuin tarrankin.

Poista sitten latauskäämi kokonaisuudessaan.

Latauskäämin poistaminen antaa pääsyn myös itse akkuliittimeen sekä muihin liittimiin.

Kuten aina, sinun on ensin irrotettava akku.

Irrota neljä 4,0 mm:n Phillips-ruuvia, joilla emolevyn kansi on kiinnittynyt paikoileen.

Poista muovinen emolevyn suojus.

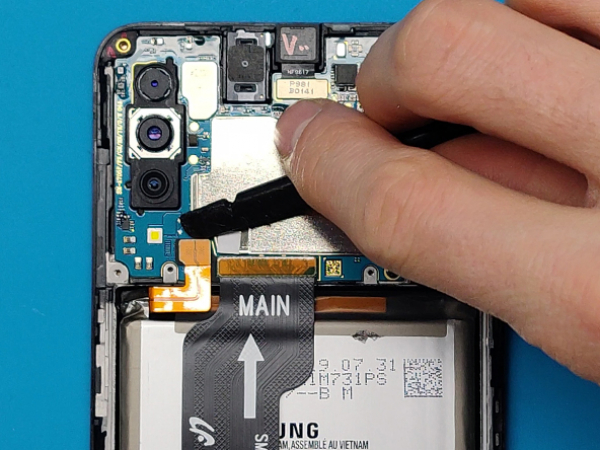

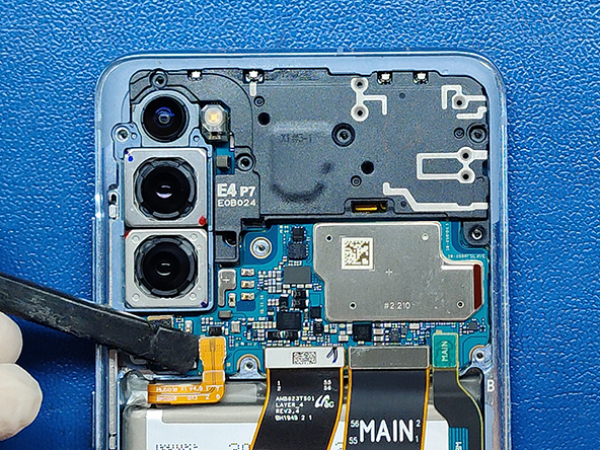

Irrota nyt kaikki liittimet emolevystä.

Irrota varovasti ja taivuta hieman sivulle.

Varoitus:

Kun yrität irrottaa emolevyn liittimet, vältä vääntämistä paikoissa, joissa on pieniä komponentteja, jotta komponentit eivät vaurioituisi.

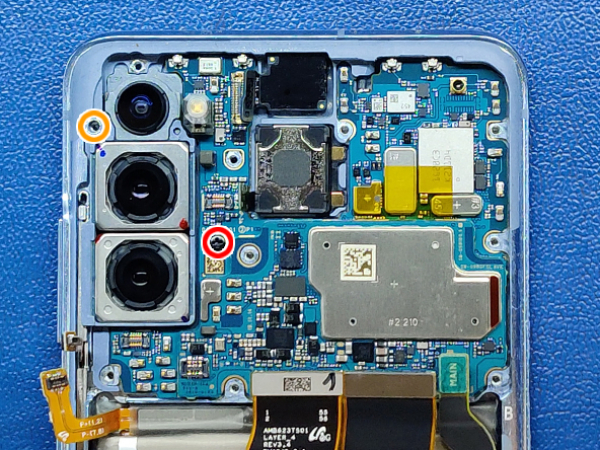

Irrota emolevyn ja kameroiden kiinnitysruuvit.

1x 2,8 mm ristipääruuvi

1x 4,0 mm ristipääruuvi

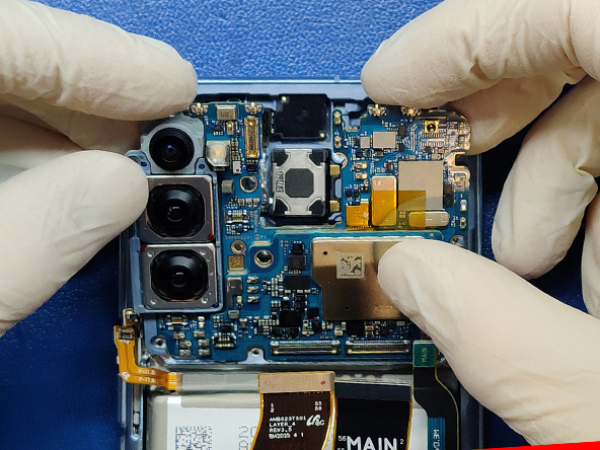

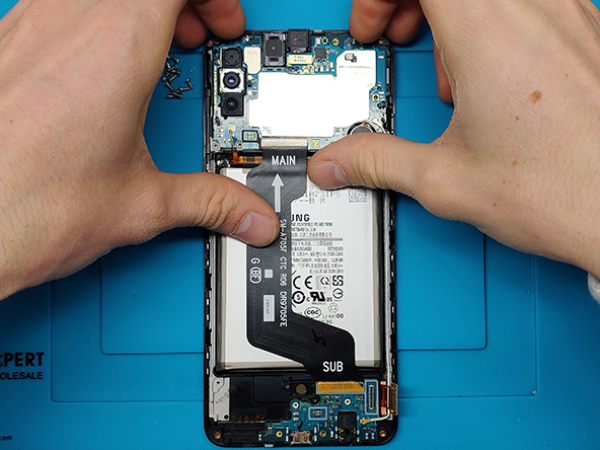

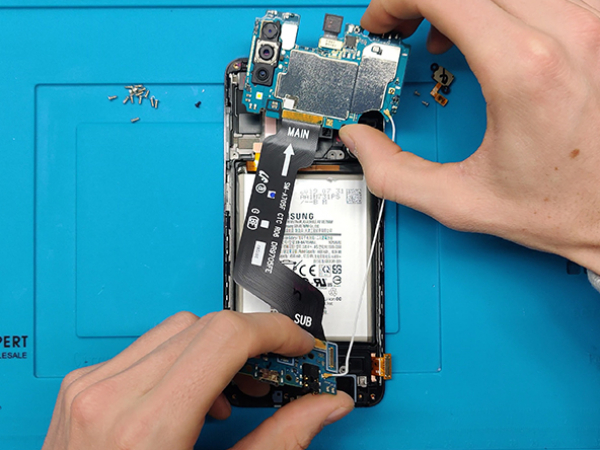

Nosta levyä nyt varovasti toiselta puolelta ja ota se ulos molemmin käsin.

Varmista, ettei kaapeleita tai liittimiä jää kiinni.

Älä koske kameran linsseihin.

Varoitus:

Ole erityisen varovainen käsitellessäsi emolevyä.

Komponentit ovat hauraita ja vaikeasti korjattavia.

Löysää muovisen suojan ja upotetun kaiuttimen kiinnittäviä ruuveja.

5x 4,0 mm ristipääruuvit (Philips).

Nosta kaiutin ja irrota se.

Irrota kolme 4,0 mm:n Phillips-ruuvia, joilla emolevy on kiinnitetty USB-C-latausliittimellä.

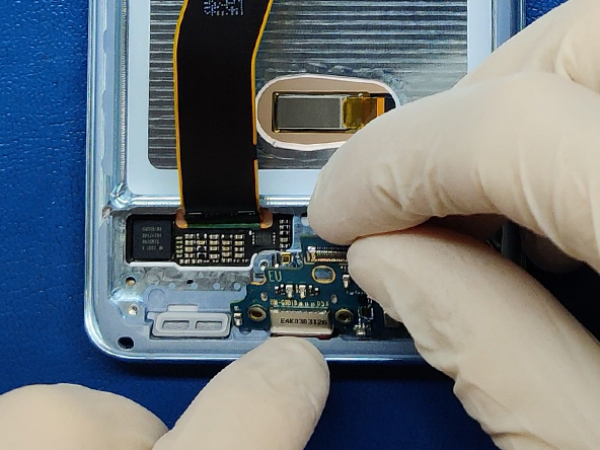

Irrota liittimet pohjalevystä avaustyökalun (spudger) kärjellä.

Irrota kaksi kaapelia oikealta puolelta.

Kaapeli, jolla on huomattava kaarevuus, ja se sijaitsee oikealla, on kiinnitetty pysyvästi näyttöön kiinni.

Älä siis yritä irrottaa kaapelia.

Nosta SUB-levy akun puolelta.

Vedä levyä ylöspäin poistaaksesi sen puhelimen sisuksista.

Akku on liimattu voimakkaasti kiinni puhelimen koteloon.

Käytämme hieman isopropyylialkoholia ja lämpölevyä liiman löysäämiseksi.

Voit jälleen käyttää lämpöpistoolia tai hiustenkuivaajaa.

Älä lämmitä akkua suoraan, lisää lämpöä näytön puolelta.

Kuumalla levyllä liiman löysäämiseen tarvitaan vain 30 sekuntia.

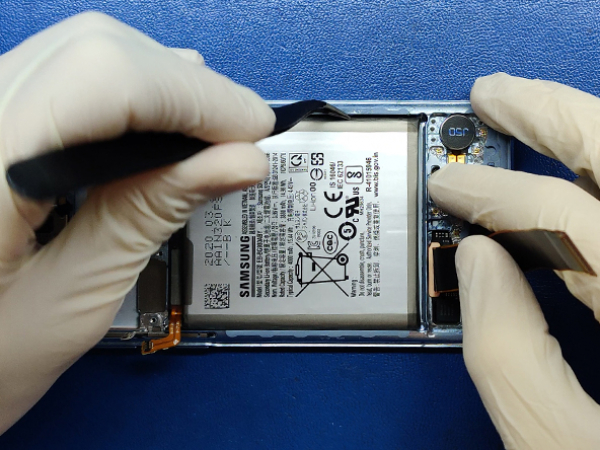

Irrota akku sitten varovaisesti.

Varoitus:

On suositeltavaa käyttää muovityökaluja työskenneltäessä akun kanssa.

Älä milloinkaan puhkaise akkua, etenkään metallityökalulla, koska akku voi syttyä ja räjähtää.

Vältä myös akun taivuttamista ja sen muuta vaurioittamista.

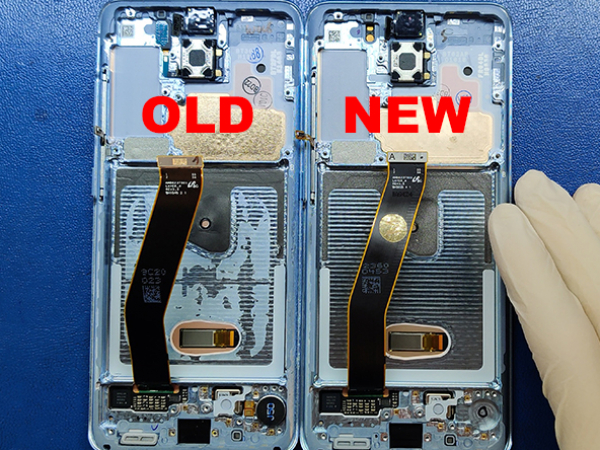

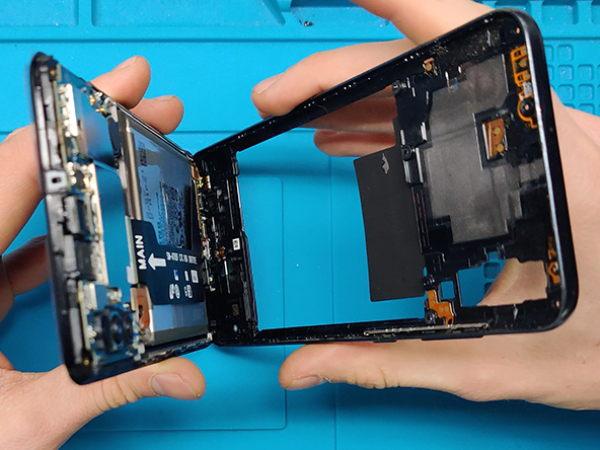

Korvaava LCD-näyttö toimitetaan yhdessä metallikehyksen, näytön alla olevan sormenjälkitunnistimen ja sivupainikkeiden kanssa.

Puuttuu vain kaksi asiaa, värähtelymoottori ja läheisyysanturi.

Jotkut varaosat voivat myös unohtaa kuulokkeen.

Meillä on jo yksi asennettuna.

Värinämoottori ja läheisyysanturi tulisi siirtää vanhasta kokoonpanosta mukaan.

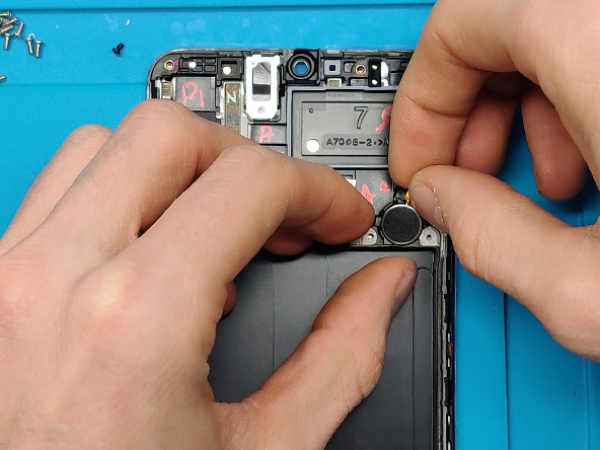

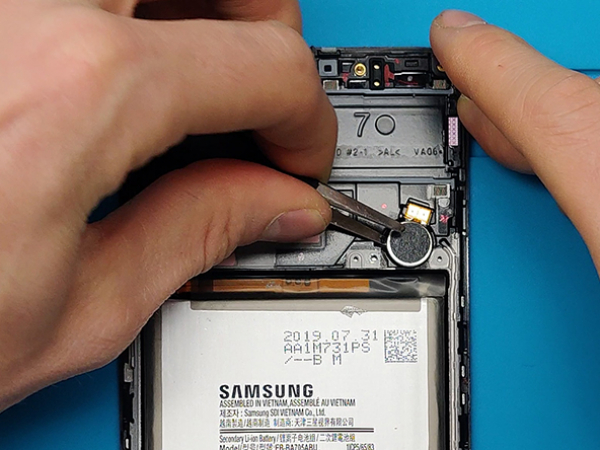

Irrota värinäkomponentti vanhasta kokoonpanosta ja siirrä se sitten uuteen.

Poista nyt läheisyysanturi ja aseta se sitten uuteen nestekidenäyttöön.

Paina sitä hieman, kunnes se on kunnolla sitten paikallaan.

Huomautus I:

Värinämoottoria pitää paikallaan kaksipuolinen tarra.

Se tulee yleensä värähtelykomponentin mukana irti. Jos ei, niin yritä se irrottaa muuten ja liitä se sitten uuteen LCD-kokoonpanoon ennen uuden värinämoottorin asentamista.

Huomautus II:

Lähestymisanturin joustava kaapeli on kiinnitetty puhelimen koteloon liimalla.

Irrota kaapeli varovasti kotelosta teräksisellä lastalla tai suorilla pyöreillä pinseteillä ja poista se sille määrätysta paikasta.

Aseta levy USB-liitännällä kulmaan uuden nestekidenäytön alaosaan.

Liu'uta se kehykseen ja varmista, että se on kunnolla paikallaan ennen kuin ruuvaat sen kiinni.

Käytämme 3 mm:n kaksipuolista teippiä pariston kiinnittämiseksi.

Poista vanha liima varovasti akusta, ennen kuin asetat sen puhelimen koteloon takaisin paikalleen.

Liitä nyt kaksi aiemmin irrotetut kaksi kaapelia.

Kaapelit on merkitty SUB- ja MAIN-tiedoilla, jotta tiedät varmasti, mikä on todellakin kiinnitetty levyyn.

Kiinnitä SUB-levy 3x 4,0 mm:n Phillips-ruuveilla.

Aseta nyt kaiutinkokoonpanon alaosa ensin ja napsauta sitä napsautaaksesi sen paikalleen.

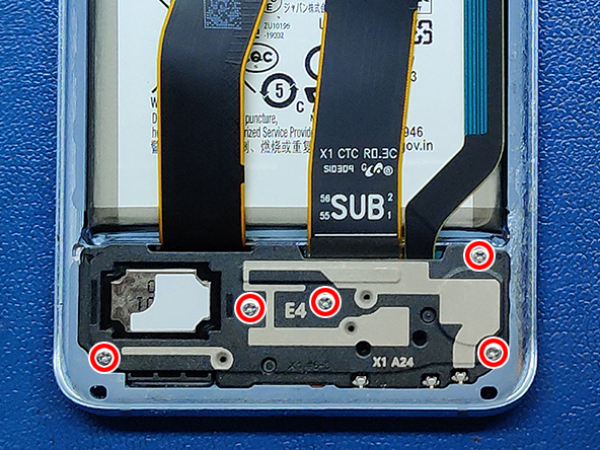

Kiinnitä kaiutinkokoonpano viidellä 4,0 mm:n Phillips-ruuvilla.

Taivuta kaikki liittimet sivulle ennen emolevyn uudelleen asettamista.

Aseta emolevy varovasti paikalleen ja varo, ettet purista kaapeleita kortin alle.

Kun emolevy on tasaisesti paikoillaan kotelossa, voit ruuvata sen sitten.

1x 2,8 mm Phillips-ruuvi ja 1x 4,0 mm Phillips-ruuvi.

Kytke kaikki litteät kaapelit ja liittimet, kuten etukamera, läheisyysanturi, LCD-joustava kaapeli, latausjoustokaapeli, painikkeet.

Liitä akku uudelleen lopussa.

Aseta muovisuojus paikoilleen emolevyn päälle.

Aseta langaton latauskäämiyhdistelmä uuteen koteloon.

Kiinnitä kaikki ruuveilla sitten kiinni.

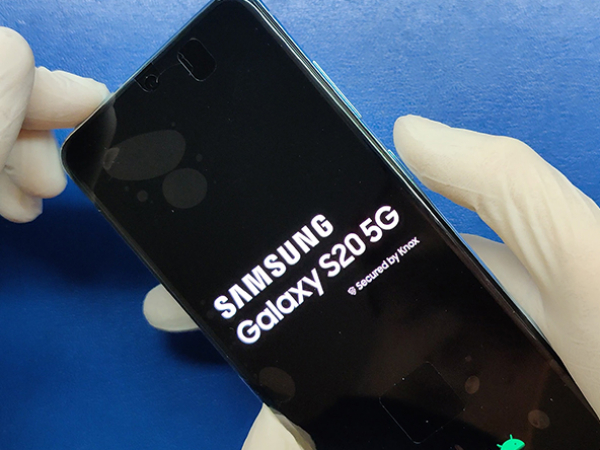

Ennen kuin kiinnitämme takakannen takaisin metallirunkoon, käynnistämme laitteen.

Jos laite toimii kuten pitäisi, voimme nyt asentaa takakannen.

Takakannessamme on edelleen alkuperäinen liima, joten emme lisää liimaa tai teippiä tällä kertaa.

Lämmitämme sen kuumalla levyllä ja sitten laitamme sen takaisin paikalleen.

Käytämme muutamia kiinnittimiä kuoren pitämiseksi tiukasti paikallaan, kunnes liima kovettuu jälleen.

Ja sitten korjaus on tehty.
